Сетевой коммутатор: Как работает, какие бывают и как выбрать

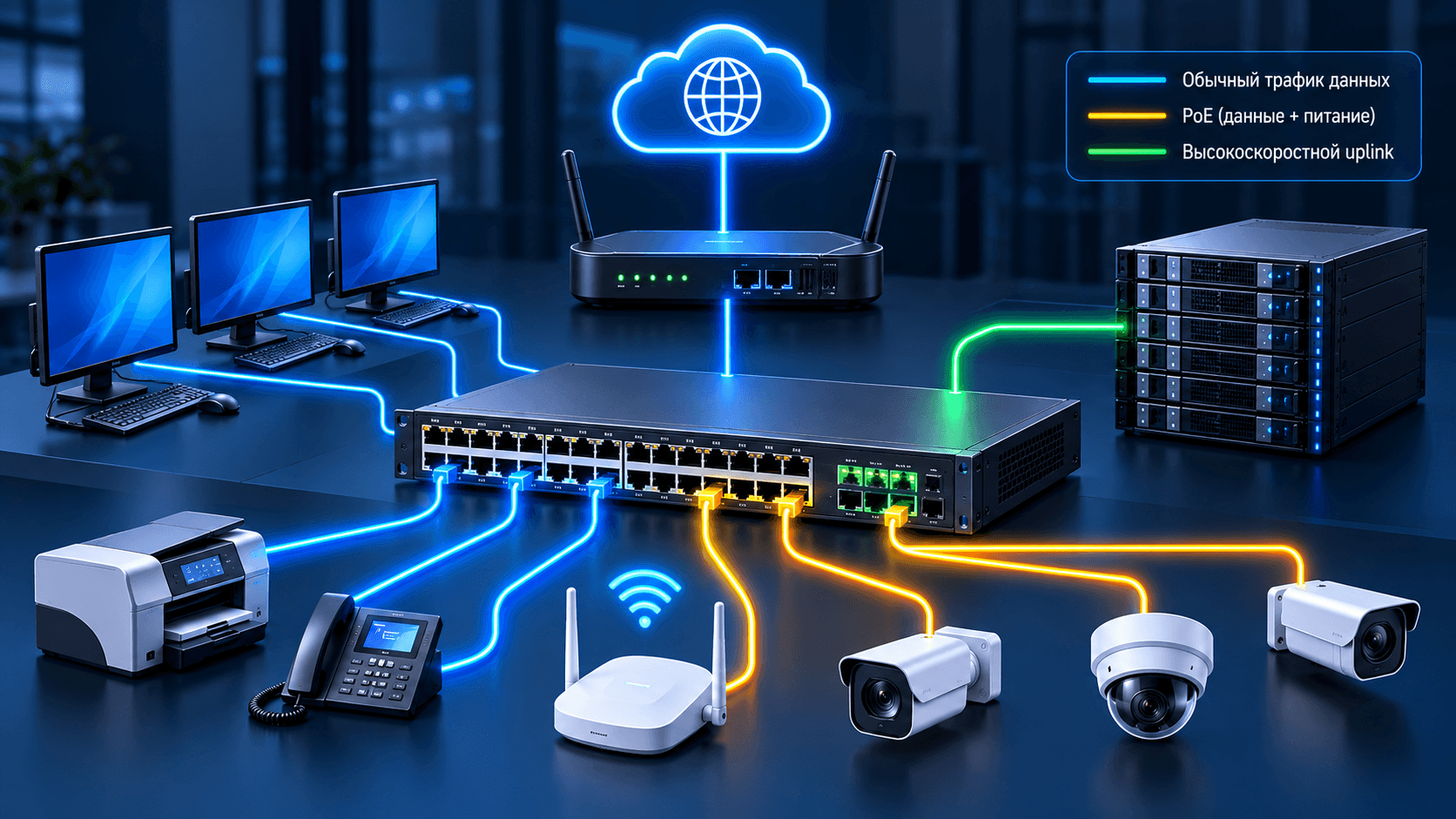

Сетевой коммутатор, или Ethernet switch, соединяет компьютеры, серверы, точки доступа, IP-камеры и другие устройства в локальной сети. Он принимает Ethernet-кадр на одном порту, определяет, где находится получатель, и передает кадр в нужный порт. Благодаря этому устройства могут обмениваться данными одновременно, а трафик не отправляется без причины на все подключения.

Для дома часто хватает неуправляемой модели на 5 или 8 гигабитных портов. Офису, видеонаблюдению и Wi-Fi нужны VLAN, управление и иногда PoE. Для серверной важны быстрые uplink-порты, резервирование и размеры аппаратных таблиц. В сети AI-кластера к этому добавляются скорость 100, 200, 400 или 800 Гбит/с, низкая задержка, буферы, телеметрия и совместимость с RoCE либо InfiniBand.

Выбор сетевого коммутатора начинается не с бренда. Сначала считают подключения и потоки трафика, выбирают скорости и среду передачи, задают функции L2 или L3, проверяют PoE-бюджет, отказоустойчивость и запас для расширения. Только после этого сравнивают конкретные модели.

Для чего нужен сетевой коммутатор

Основное назначение сетевого коммутатора состоит в расширении локальной сети и адресной передаче кадров между ее участниками. Если на маршрутизаторе закончились LAN-порты, коммутатор добавляет новые подключения. В корпоративной сети его функции шире:

• объединение рабочих станций, серверов, принтеров, камер, телефонов и точек доступа;

• разделение одной физической инфраструктуры на VLAN;

• агрегация нескольких физических линий в логический канал;

• приоритизация голоса, видео, хранилища или служебного трафика;

• питание совместимых устройств по PoE;

• фильтрация доступа с помощью ACL, 802.1X и других механизмов;

• маршрутизация между VLAN на L3-коммутаторе;

• мониторинг портов, ошибок, загрузки и событий сети;

• резервирование линий и сетевых узлов.

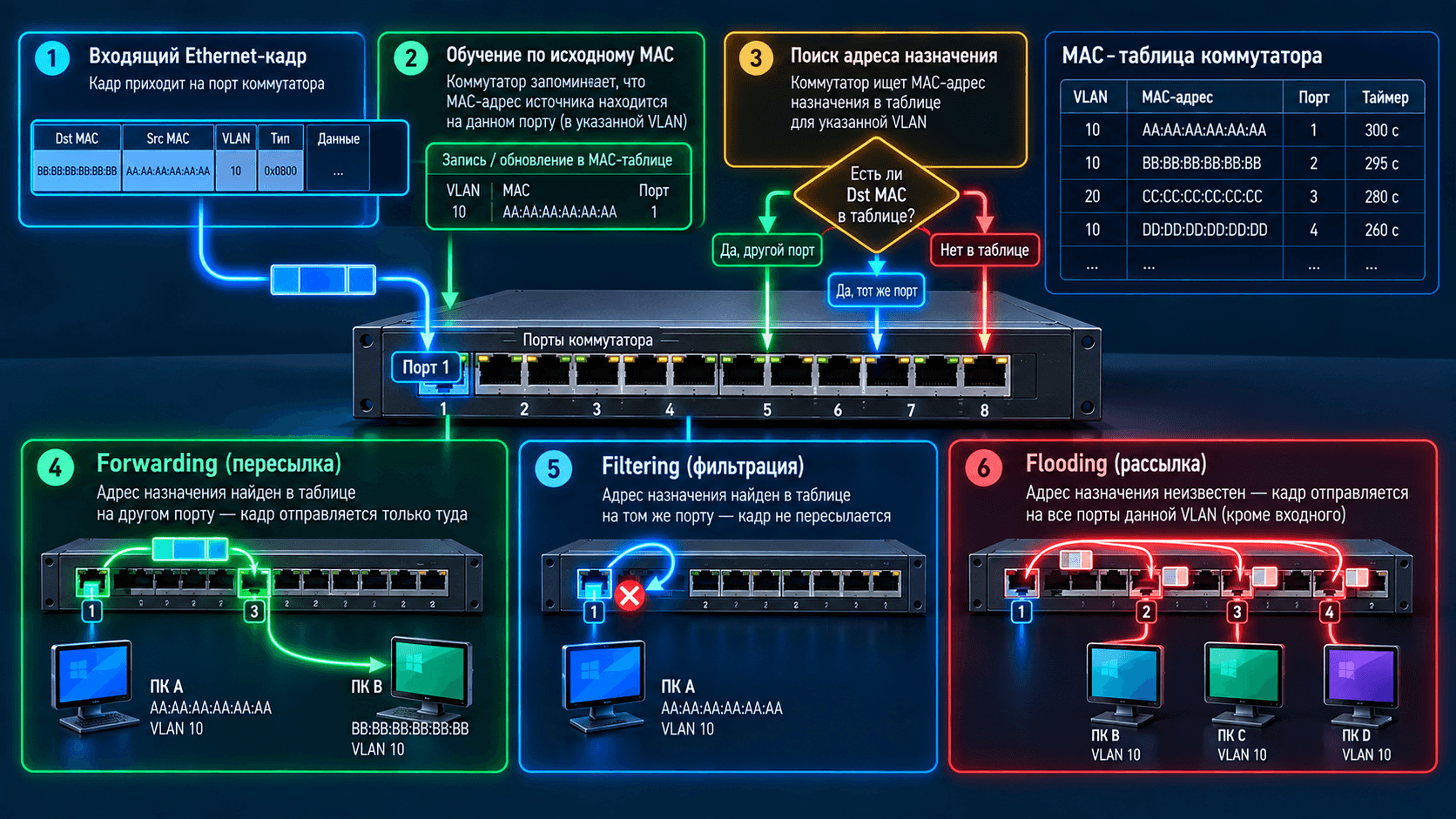

Как работает сетевой коммутатор

Обычный сетевой коммутатор второго уровня принимает решения по MAC-адресам. MAC-адрес записан в заголовке Ethernet-кадра и идентифицирует сетевой интерфейс внутри канального сегмента.

Последовательность выглядит так:

1. Кадр приходит на физический порт.

2. Коммутатор читает исходный MAC-адрес и запоминает соответствие MAC, VLAN, порт в MAC-таблице.

3. Устройство ищет MAC-адрес получателя в этой таблице.

4. Если адрес известен, кадр отправляется только в найденный порт.

5. Если получатель находится на том же входном порту, кадр не пересылается.

6. Если адрес неизвестен, unknown unicast временно рассылается по остальным портам той же VLAN.

7. Broadcast и часть multicast-трафика также распространяются внутри VLAN согласно правилам коммутатора.

Записи MAC-таблицы стареют и удаляются, если источник долго не появляется. При перемещении устройства на другой порт соответствие переобучается. Этот механизм позволяет сети адаптироваться без ручного назначения пути для каждого компьютера.

Каждая VLAN образует отдельный широковещательный домен. Передать IP-пакет из одной VLAN в другую может маршрутизатор или L3-коммутатор с настроенными интерфейсами VLAN и таблицей маршрутизации.

Почему опасна сетевая петля

У Ethernet-кадра второго уровня нет аналога IP-поля TTL, которое ограничивает число переходов. Если соединить коммутаторы несколькими путями без корректной защиты, broadcast и unknown unicast могут циркулировать, размножаться и занять полосу. MAC-адреса при этом начинают появляться на разных портах, а сеть становится нестабильной.

Протоколы семейства STP отключают избыточные пути на логическом уровне и оставляют резерв на случай отказа. В современных проектах также применяют MLAG, stacking, link aggregation и маршрутизируемые соединения. Эти механизмы нельзя включать вслепую: схема зависит от поддержки конкретного оборудования и выбранного домена отказа.

Устройство сетевого коммутатора

Снаружи видны порты, индикаторы, блоки питания и вентиляторы. Основная работа выполняется внутри корпуса несколькими аппаратными и программными слоями.

Порты и физические интерфейсы

PHY преобразует электрический или оптический сигнал в поток данных, понятный логике коммутатора. Медные порты обычно используют разъем RJ45. Съемные трансиверы устанавливают в слоты SFP, SFP+, SFP28, QSFP+, QSFP28, QSFP56, QSFP-DD или OSFP. Сам форм-фактор не гарантирует поддержку любой скорости, оптики или протокола. Нужна матрица совместимости конкретной модели.

Коммутационный ASIC

Специализированная микросхема ASIC обрабатывает кадры на линии: разбирает заголовки, ищет записи в таблицах, применяет VLAN, ACL и QoS, выбирает выходной порт. Благодаря аппаратной обработке управляемый коммутатор может выполнять множество правил без передачи каждого пакета центральному процессору.

Таблицы MAC, маршрутов и политик

L2-модель хранит MAC-адреса. L3-коммутатор дополнительно использует таблицы маршрутов, ARP или Neighbor Discovery, а также записи для ACL. Объем этих ресурсов ограничен. Для небольшой сети разница незаметна, но в дата-центре число MAC, соседей, маршрутов и политик нужно сверять с расчетным масштабом.

Буферы и очереди

Буфер временно удерживает трафик, когда несколько входов одновременно передают данные в один выход или когда скорости портов различаются. Малый буфер быстрее переполняется во время микровсплеска. Очень большой буфер не устраняет постоянную перегрузку и может увеличить задержку. Для хранилищ, RoCE и нагрузок с синхронными обменами важны не только мегабайты буфера, но и архитектура очередей, механизмы congestion control и фактический профиль трафика.

Процессор и сетевая операционная система

CPU обслуживает протоколы управления, CLI, API, SNMP, журналирование, построение служебных таблиц и обновление конфигурации. Пакеты пользовательского трафика обычно проходят через ASIC. Поэтому загрузка CPU не равна загрузке коммутационной матрицы, хотя атака на control plane или ошибка протокола способна повлиять на устойчивость устройства.

Питание и охлаждение

Настольные модели часто получают питание от внешнего адаптера. Стоечный сетевой коммутатор может иметь два горячезаменяемых блока питания и сменные вентиляторы. Для монтажа проверяют направление воздушного потока, глубину корпуса, доступную мощность, тип розеток и тепловыделение. У PoE-модели блок питания должен обеспечивать и сам коммутатор, и подключенные устройства.

Виды сетевых коммутаторов

Типы сетевых коммутаторов нельзя свести к одному списку. Управляемость, уровень обработки, конструкция и место в топологии являются независимыми признаками.

Неуправляемый, Smart и управляемый коммутатор

Коммутаторы L2, L2+ и L3

Сетевой коммутатор L2 работает на канальном уровне и пересылает Ethernet-кадры по MAC-адресам. Он поддерживает VLAN, а продвинутые модели также STP, LACP, QoS и защитные функции.

Обозначение L2+ не закрепляет единый набор возможностей. Обычно производитель подразумевает L2-коммутатор с частью L3-функций, например статической маршрутизацией. Сравнивать устройства по надписи L2+ нельзя, нужно читать перечень протоколов и аппаратные лимиты.

Сетевой коммутатор L3 умеет маршрутизировать IP-пакеты, например между VLAN. Корпоративная модель может поддерживать статические маршруты и динамические протоколы. При этом L3-коммутатор не всегда заменяет пограничный роутер: ему могут быть не нужны NAT, VPN, WAN-интерфейсы, расширенная фильтрация и функции безопасности.

Фиксированные и модульные модели

У фиксированного коммутатора состав портов задан корпусом. Иногда доступно несколько слотов расширения или breakout, но базовую плотность изменить нельзя. Такое решение проще планировать и заменять.

Модульное шасси принимает линейные карты, управляющие модули, фабрики и блоки питания. Оно обеспечивает высокую плотность и резервирование внутри одного корпуса, но дороже, глубже и сложнее в эксплуатации. В новых leaf-spine сетях несколько фиксированных устройств часто заменяют большое шасси, распределяя домены отказа.

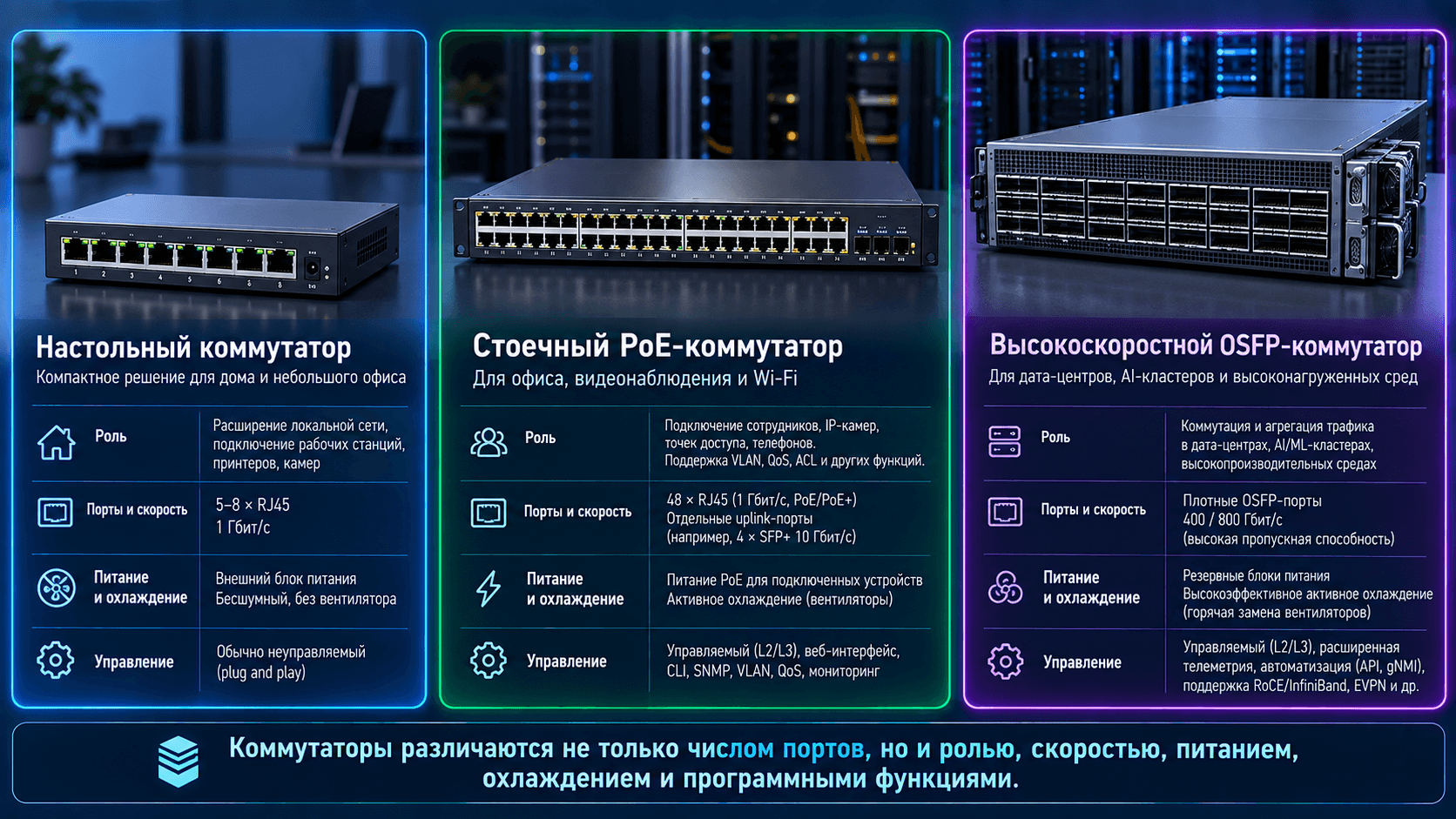

Настольные, стоечные и промышленные

Домашний сетевой коммутатор обычно компактен, работает тихо и имеет 5 или 8 портов. Стоечная модель рассчитана на шкаф, структурированную кабельную систему и постоянную нагрузку. Промышленный сетевой коммутатор выпускается для DIN-рейки, расширенного температурного диапазона, вибрации, резервного питания и других условий объекта. Приставка industrial требует проверки сертификатов и допустимых режимов, а не только внешнего металлического корпуса.

Физические и виртуальные коммутаторы

Виртуальный сетевой коммутатор работает внутри гипервизора или программной сетевой платформы. Он соединяет виртуальные машины и виртуальные интерфейсы, применяет VLAN и политики, а наружу выходит через физические NIC сервера. Он не заменяет физический коммутатор, который связывает серверы, СХД и остальную сеть.

Чем коммутатор отличается от роутера, хаба и моста

Порты, разъемы и скорости

RJ45 и медная витая пара

RJ45 удобен для рабочих мест, камер, телефонов, Wi-Fi-точек и части серверов. Типовые скорости: 100 Мбит/с, 1, 2,5, 5 и 10 Гбит/с. Достижимая скорость и длина зависят от категории и качества кабеля, разъемов, помех и стандартов обоих портов. Надпись 10G на коммутаторе не ускорит соединение, если сетевой адаптер работает только на 1G.

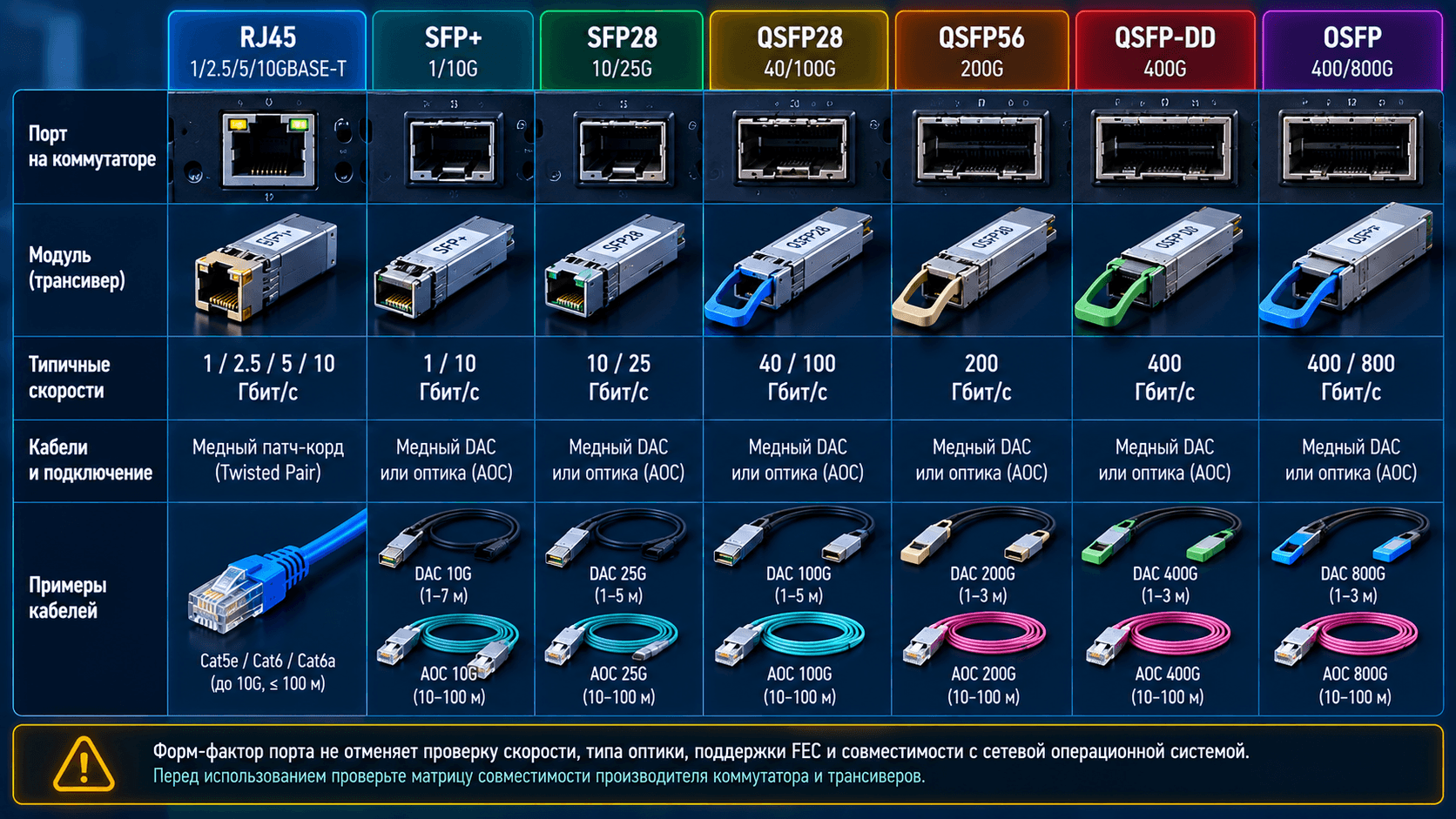

SFP, QSFP и оптика

Слоты SFP-семейства позволяют подобрать среду передачи. В них устанавливают оптические трансиверы либо медные модули. Для коротких соединений в стойке применяют DAC, а для некоторых межстоечных линий используют AOC. Распространенные сочетания включают SFP+ для 10G, SFP28 для 25G, QSFP28 для 100G, QSFP56 для 200G, QSFP-DD и OSFP для 400G или 800G.

Это ориентир, а не универсальная совместимость. Перед покупкой проверяют:

• скорости и режимы конкретного порта;

• тип волокна, длину волны и дальность;

• разъемы LC, MPO/MTP и схему полярности;

• поддержку DAC, AOC и breakout;

• кодирование и FEC;

• совместимость трансивера с сетевой ОС;

• температуру и энергопотребление модуля.

Категории кабелей и трансиверов полезно рассматривать вместе с коммутатором. Порт без подходящего физического тракта не образует рабочую линию.

Downlink и uplink

Downlink-порты подключают конечные устройства или серверы. Uplink связывает коммутатор с вышестоящим уровнем. Это логические роли, один и тот же порт иногда можно использовать по-разному. Uplink должен принимать совокупный поток нижних портов с допустимым для проекта oversubscription.

Пример: 48 серверных портов по 25 Гбит/с дают 1,2 Тбит/с потенциального потока в одном направлении. Восемь uplink по 100 Гбит/с дают 800 Гбит/с. Отношение 1,2 Тбит/с к 0,8 Тбит/с равно 1,5:1. Такое переподписывание может быть приемлемо, если все серверы не передают данные одновременно. Для синхронного распределенного обучения оно может стать ограничением.

PoE-коммутатор: данные и питание по одному кабелю

PoE-коммутатор подает совместимому устройству постоянное питание по Ethernet-кабелю. Это удобно для IP-камер, точек доступа, телефонов, контроллеров и датчиков. Источник питания называется PSE, а получатель: PD.

Для выбора важна не только мощность одного порта, но и суммарный PoE-бюджет. Предположим, к сетевому коммутатору на 24 PoE-порта подключают 24 точки доступа с расчетным максимумом 20 Вт. Нагрузка равна 24 × 20 = 480 Вт. При резерве 20 процентов нужен бюджет не меньше 576 Вт. Дополнительно проверяют число портов, способных одновременно отдавать требуемый класс мощности, и конфигурацию блоков питания.

Паспортное потребление конечного устройства, стандарт PoE, длина и качество кабеля должны соответствовать друг другу. Пассивное питание без стандартного согласования нельзя автоматически считать совместимым с IEEE PoE.

Главные характеристики сетевого коммутатора

Количество портов и резерв роста

Считайте не розетки в шкафу, а активные подключения: компьютеры, серверы, точки доступа, камеры, телефоны, принтеры, uplink, межкоммутаторные линии и резерв. Для небольшой сети выбирают модели на 5, 8, 10 или 16 портов. В офисных шкафах распространены 24- и 48-портовые устройства.

Один 24-портовый коммутатор не всегда лучше двух устройств. Ответ зависит от отказоустойчивости, распределения по этажам, кабельных трасс и питания. Но каскад из множества дешевых настольных моделей усложняет диагностику и создает узкие uplink.

Коммутационная способность

Switching capacity, или пропускная способность коммутационной матрицы, показывает объем трафика, который устройство способно обработать. Для неблокирующей работы всех портов в полном дуплексе ориентировочный минимум считают как удвоенную сумму скоростей портов.

Для модели с 24 портами 1G и четырьмя портами 10G:

2 × (24 × 1 + 4 × 10) = 128 Гбит/с

Удвоение учитывает одновременный прием и передачу. Производители могут по-разному описывать режимы и доступные линии, поэтому формулу сверяют с архитектурой и datasheet.

Скорость пересылки пакетов

Forwarding rate измеряется в пакетах в секунду, часто в Mpps. Высокая пропускная способность в гигабитах не гарантирует обработку большого числа коротких пакетов на полной скорости. Для сетей с мелкими сообщениями, телеметрией или большим числом соединений проверяют обе характеристики.

Задержка и способ коммутации

Store-and-forward принимает кадр целиком и проверяет его перед передачей. Cut-through начинает пересылку раньше и может сократить задержку, но детали реализации различаются. Паспортная минимальная задержка не описывает поведение при очередях и перегрузке. Для критичной сети нужен тест на целевом размере пакета и профиле нагрузки.

Размеры таблиц

Проверяют емкость MAC-таблицы, число VLAN, ARP и IPv6 neighbors, маршруты IPv4 и IPv6, ACL, multicast-группы и доступные hardware profiles. Максимумы могут конкурировать за общую память ASIC. Заявленный предел одного ресурса не всегда достижим одновременно с пределом другого.

Функции управления и защиты

Для корпоративной сети обычно требуются VLAN по IEEE 802.1Q, RSTP или MSTP, LACP, LLDP, QoS, зеркалирование портов, ACL, 802.1X, DHCP snooping, защита control plane, SNMP или streaming telemetry, системные журналы, NTP и централизованная AAA. Нужный набор определяется архитектурой. Чем больше функций включено без проекта, тем труднее предсказать поведение.

Надежность и эксплуатация

Смотрите на два блока питания, горячую замену, вентиляторы, направление воздушного потока, stacking или MLAG, время загрузки, способ обновления без длительного простоя, резерв конфигурации и поддержку производителя. Стоимость лицензий, подписок и запасных модулей входит в TCO так же, как цена самого коммутатора.

Как выбрать сетевой коммутатор

1. Составьте перечень подключений

Запишите количество устройств сейчас и на горизонте трех-пяти лет. Для каждого укажите тип порта, скорость, число физических линий и потребность в PoE. Сервер с двумя сетевыми адаптерами занимает два порта, а отказоустойчивая схема может подключать их к разным коммутаторам.

Добавьте uplink, линии stacking или MLAG, порты управления и резерв. Покупать 48-портовую модель для шести устройств необязательно, но установка восьмипортового устройства при семи занятых портах оставляет слишком мало пространства для обслуживания.

2. Опишите потоки трафика

Ответьте, кто с кем обменивается данными и с какой интенсивностью. В офисе большая часть трафика идет к интернет-шлюзу и сервисам. У камер основной поток направлен к видеорегистратору. В серверной несколько хостов обращаются к СХД и друг к другу. В распределенном обучении GPU-узлы могут одновременно передавать большие объемы данных между всеми участниками.

Сумма номинальных скоростей NIC показывает верхнюю границу, но не реальную нагрузку. По действующей сети собирают показатели портов, пиков, 95-го перцентиля, потерь, очередей и размера пакетов. Для нового проекта строят traffic matrix и фиксируют допустимое oversubscription.

3. Выберите скорости downlink и uplink

1 Гбит/с остается разумной базой для рабочих мест, телефонов и многих камер. Точки доступа Wi-Fi и производительные рабочие станции могут требовать 2,5 или 5 Гбит/с. Серверы подключают на 10, 25, 50, 100 Гбит/с и выше в зависимости от нагрузки. Uplink должен соответствовать сумме и одновременности потоков нижнего уровня.

Избыточная скорость не исправляет медленный диск, сервер или канал провайдера. Недостаточная скорость коммутатора, напротив, ограничит все более быстрые компоненты. Баланс проверяют по тракту целиком: приложение, CPU, память, накопители, PCIe, сетевой адаптер, кабель, трансивер и каждый промежуточный порт.

4. Выберите медь, оптику, DAC или AOC

Для рабочих мест и PoE обычно используют медный Ethernet. Для межэтажных, межзданийных и высокоскоростных линий выбирают оптику. DAC удобен для коротких соединений внутри стойки и часто дешевле пары оптических модулей. AOC дает готовый оптический тракт, но модуль нельзя отделить от кабеля.

Проверьте дальность, трассу, радиус изгиба, число волокон, разъемы, полярность и допустимую мощность трансиверов. Запасные модули должны совпадать с используемыми типами.

5. Определите уровень управления

Для простой домашней сети подойдет неуправляемый гигабитный сетевой коммутатор. Если нужны гостевой Wi-Fi, камеры, IP-телефоны, несколько отделов или контроль доступа, выбирайте управляемую модель с VLAN и средствами защиты. Маршрутизация между большим числом VLAN может потребовать L3-коммутатор.

Составьте таблицу обязательных функций и отдельно желательных. Формулировка «управляемый коммутатор» слишком широка: две модели могут различаться по динамической маршрутизации, MLAG, API, телеметрии и лицензиям.

6. Рассчитайте PoE

Для каждого PD зафиксируйте максимальную потребляемую мощность и стандарт. Сложите значения, добавьте резерв и проверьте, может ли блок питания отдать бюджет при отказе второго PSU. Для камер учитывайте обогрев и ИК-подсветку, для точек доступа: пиковый режим радиомодулей и питание внешних устройств через USB.

7. Спроектируйте отказоустойчивость

Определите допустимый простой и единые точки отказа. Два блока питания не защищают от отказа одного коммутатора. Два коммутатора не помогают, если оба подключены к одной линии питания или одному вышестоящему узлу. Для критичных серверов и СХД проектируют два независимых пути и проверяют переключение при физическом отключении линии.

8. Проверьте эксплуатацию и безопасность

Нужны понятная сетевая ОС, разграничение ролей, SSH, AAA, журналирование, резервное копирование конфигурации, контроль версий прошивки, безопасное обновление и мониторинг. Web-интерфейс удобен, но для десятков устройств важнее одинаковая конфигурация через CLI, API или систему автоматизации.

Не подключайте новый управляемый коммутатор к рабочей сети с заводскими учетными данными. Сначала настройте management VLAN или выделенный порт, адрес управления, аутентификацию, время, журналы и разрешенные источники доступа.

9. Проверьте физическую установку

Для монтажа сетевого коммутатора сверяют ширину и глубину шкафа, крепления, массу, направление воздушного потока, питание, заземление, температуру и запас по охлаждению. Кабели маркируют с двух сторон, укладывают без натяжения и документируют соответствие патч-панелей портам.

10. Проведите приемочный тест

До ввода в эксплуатацию проверяют согласование скорости, ошибки CRC, потери, задержку, агрегацию, VLAN, STP, маршрутизацию, PoE под полной нагрузкой и отказ каждого резервного элемента. Конфигурацию и результаты сохраняют. Для серверной сети тест проводят на реальном размере пакетов и характере обмена, а не только одним потоком между двумя ноутбуками.

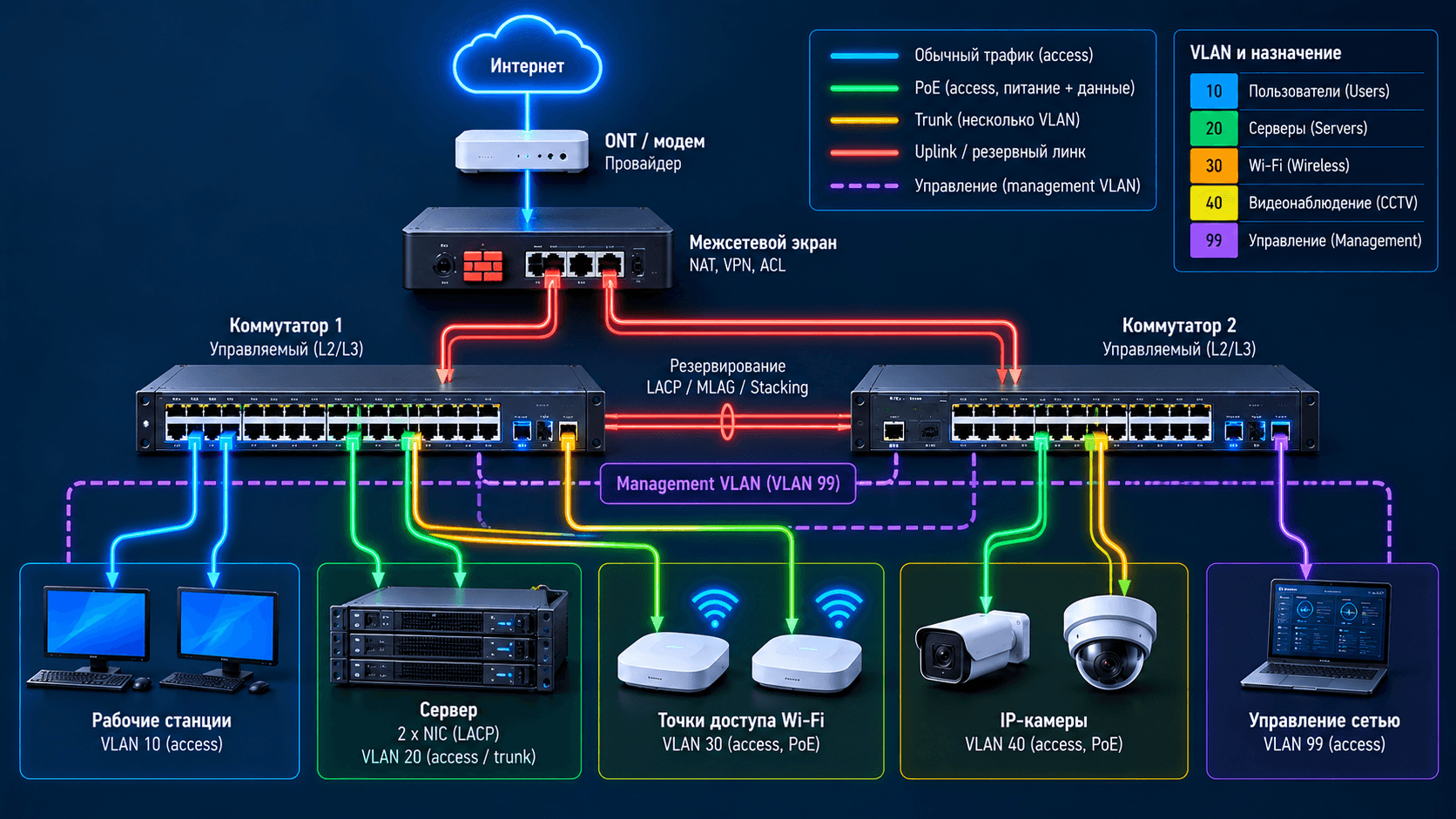

Как подключить сетевой коммутатор

Базовая схема подключения выглядит так:

линия провайдера -> ONT или модем -> маршрутизатор или межсетевой экран -> коммутатор -> конечные устройства

Если роутер уже предоставляет локальную сеть и DHCP, один его LAN-порт соединяют с портом коммутатора. Компьютеры, телевизор, NAS и другие устройства подключают к свободным портам. На неуправляемой модели дополнительная настройка обычно не нужна.

Для управляемого устройства порядок строже:

1. Подключить консоль или изолированный management-порт.

2. Сменить заводские учетные данные и обновить прошивку согласно регламенту.

3. Настроить адрес управления, время, DNS, журналы и AAA.

4. Создать VLAN и назначить access-порты конечным устройствам.

5. Настроить trunk-порты между коммутаторами, маршрутизатором и точками доступа.

6. Включить защиту от петель, а LACP использовать только на согласованных с обеих сторон линиях.

7. Настроить PoE, QoS, ACL и другие функции по проекту.

8. Проверить связность внутри VLAN, маршрутизацию между VLAN и отказ резервных путей.

9. Сохранить конфигурацию и схему портов.

Какой коммутатор выбрать для разных задач

Эта таблица задает направление, а не готовую спецификацию. Сетевой коммутатор для камер и коммутатор для серверов могут иметь одинаковое число портов, но радикально отличаться по PoE, скорости, буферам, таблицам и программным функциям.

Коммутаторы для серверной, СХД и дата-центра

Коммутатор сетевой для сервера выбирают по скорости NIC, числу физических линий, профилю east-west трафика и требованиям к отказоустойчивости. Сервер с двумя портами 25G может использовать оба для пропускной способности, резервирования или разных сетей. Схему задают заранее, поскольку LACP, active-backup и маршрутизация на хосте решают разные задачи.

Для СХД важны стабильная задержка и поведение при перегрузке. iSCSI и NVMe over TCP работают поверх IP, а RoCE требует согласованной настройки сети и конечных узлов. Подробно устройство уровня хранения разобрано в материале о видах и архитектуре СХД.

В дата-центре распространена leaf-spine архитектура. Серверы и СХД подключаются к leaf, каждый leaf соединяется с каждым spine, а между равнозначными маршрутами используется ECMP. Такая топология масштабируется предсказуемее длинной цепочки коммутаторов и дает несколько путей между стойками.

При подборе учитывают не только порты. Нужны корректные сетевые карты, трансиверы, кабели, функции сетевой ОС и единая матрица совместимости. Полный раздел сетевого оборудования для AI объединяет эти компоненты.

Сетевой коммутатор для AI-кластера

В AI-кластере сеть переносит градиенты между вычислительными узлами, подает датасеты, записывает checkpoints и обслуживает управление. Эти потоки часто разделяют физически или логически. Для многоузлового обучения важен коллективный обмен: медленная или перегруженная линия заставляет ускорители ждать данные.

Выбор между Ethernet с RoCE и InfiniBand зависит от программного стека, требований к задержке, опыта команды, масштаба и существующей инфраструктуры. Отдельное сравнение дано в статье InfiniBand или RoCE для GPU-кластера. Расчет скорости вынесен в руководство как выбрать сеть 100, 200 или 400 Гбит/с для GPU-кластера.

Примеры коммутаторов из каталога

В категории сетевых коммутаторов Start Server представлены Ethernet-модели для доступа, серверных и высокоскоростных fabric. Следующие устройства показывают различия классов, но не образуют рейтинг.

Название порта и число разъемов не заменяют спецификацию проекта. Перед заказом проверяют направление airflow, блоки питания, сетевую ОС, лицензии, breakout, поддерживаемые трансиверы и доступность нужной конфигурации.

Типичные ошибки при выборе и эксплуатации

Выбор только по числу портов

48 разъемов не гарантируют нужный uplink, PoE-бюджет или производительность. Сначала рассчитывают линии и трафик, затем плотность.

Ожидание 10G на всем тракте

Соединение работает в режиме, который поддерживают оба порта и физическая среда. Гигабитный NIC, неподходящий кабель или неверный трансивер ограничат 10G-коммутатор.

Игнорирование общего PoE-бюджета

Надпись PoE+ на 24 портах не означает, что каждый из них одновременно выдаст 30 Вт. Лимит блока питания и режим резервирования проверяют отдельно.

Случайная сетевая петля

Второй кабель между коммутаторами может не повысить скорость, а остановить сеть. Избыточные линии вводят через LACP, STP, MLAG или L3-дизайн.

Один коммутатор для критичной системы

Резервные блоки питания защищают от части отказов внутри устройства, но не от его полной остановки. Для критичных серверов нужны независимые сетевые пути.

Непроверенная совместимость SFP и QSFP

Совпадение форм-фактора не гарантирует работу. Ошибка может быть в скорости, FEC, дальности, длине волны, кодировании или политике сетевой ОС.

Смешение всех типов трафика без расчета

Управление, пользовательская сеть, СХД, backup и AI-fabric имеют разные требования. Их разделение может быть логическим или физическим, но оно должно следовать модели угроз, отказов и нагрузки.

Сравнение только цены устройства

К стоимости относятся лицензии, поддержка, блоки питания, вентиляторы, трансиверы, кабели, запасные части, монтаж и эксплуатация. Дешевая модель с неподходящей сетевой ОС или редкой оптикой может дать более высокий TCO.

Частые вопросы о сетевых коммутаторах

Сетевой коммутатор: что это простыми словами?

Это устройство, которое соединяет участников локальной Ethernet-сети и передает кадры в нужный порт по MAC-адресу. Его также называют switch или свитч.

Для чего нужен сетевой коммутатор?

Он добавляет порты локальной сети, объединяет компьютеры, серверы, камеры и точки доступа. Управляемые модели также разделяют сеть на VLAN, контролируют доступ, агрегируют линии, приоритизируют трафик и собирают диагностику.

Как работает сетевой коммутатор?

Коммутатор запоминает исходные MAC-адреса и порты в MAC-таблице. Для известного адресата он отправляет кадр в конкретный порт, а неизвестный адрес временно рассылает внутри той же VLAN.

На каком уровне работает сетевой коммутатор?

Классический коммутатор работает на втором, канальном уровне модели OSI. L3-коммутатор дополнительно маршрутизирует IP-пакеты на третьем уровне. Обозначение L2+ обычно означает часть L3-функций, но точный набор определяет производитель.

Чем сетевой коммутатор отличается от роутера?

Коммутатор L2 передает кадры внутри локальной VLAN по MAC-адресам. Роутер связывает разные IP-сети и часто обеспечивает выход в интернет, NAT, VPN и фильтрацию. L3-коммутатор может маршрутизировать между VLAN, но не всегда заменяет пограничный роутер.

Чем коммутатор отличается от хаба?

Хаб повторяет входящий сигнал на остальные порты. Коммутатор изучает MAC-адреса и направляет известный unicast только получателю. Это лучше использует полосу и изолирует коллизии между портами.

Какой сетевой коммутатор выбрать для дома?

Для нескольких проводных устройств обычно хватает бесшумной неуправляемой модели на 5 или 8 портов 1G. Если NAS и компьютеры поддерживают 2,5G или 10G, имеет смысл ускорить только нужные линии. Для гостевой сети, камер и нескольких Wi-Fi-точек полезна управляемая модель с VLAN и PoE.

Как выбрать коммутатор для IP-камер?

Нужно сложить bitrate всех камер для расчета uplink, проверить число PoE-портов, максимальную мощность каждой камеры и общий PoE-бюджет. Учитывают ночную ИК-подсветку, обогрев, длину кабеля, грозозащиту, VLAN и резерв записи при отказе линии.

Можно ли подключить коммутатор к роутеру?

Да. LAN-порт роутера соединяют с портом коммутатора, после чего конечные устройства получают доступ к локальной сети и шлюзу. На управляемой модели нужно согласовать VLAN и режим порта.

Можно ли соединить два сетевых коммутатора?

Да. Их соединяют Ethernet-линией подходящей скорости. Несколько параллельных линий требуют настроенной агрегации либо протокола, который предотвращает петлю. Для большой сети рассчитывают топологию и пропускную способность uplink.

Что выбрать: управляемый или неуправляемый коммутатор?

Неуправляемая модель подходит для небольшой доверенной сети без сегментации. Управляемая нужна для VLAN, резервных путей, диагностики, защиты, QoS, PoE-контроля и централизованной эксплуатации.

Что означает PoE в сетевом коммутаторе?

PoE позволяет передавать данные и питание по одному Ethernet-кабелю. Нужно проверить стандарт 802.3af, 802.3at или 802.3bt, мощность на порт и суммарный бюджет питания.

Сколько портов должно оставаться в резерве?

Универсального процента нет. Резерв определяют планом расширения, критичностью площадки и сроком закупки. Нужно учитывать не только будущие устройства, но и uplink, резервирование, временные подключения и замену оборудования во время обслуживания.

Подбор сетевого коммутатора под проект

Для точной спецификации нужны число и скорость портов, схема трафика, типы NIC, длины линий, требования к VLAN и маршрутизации, PoE-нагрузка, допустимый простой, условия стойки и план роста. После этого можно согласовать коммутаторы, сетевые карты, кабели, трансиверы, блоки питания и лицензии как единую систему.
