DAC-кабель — это готовая медная сборка для прямого подключения сетевых устройств. На ее концах уже установлены разъемы под порты SFP+, SFP28, QSFP+ или другого поддерживаемого формата. Отдельные оптические модули и оптоволоконный патч-корд для такого соединения не нужны.
Чаще всего DAC используют внутри серверной стойки: соединяют сервер с коммутатором, два коммутатора или сервер и совместимую систему хранения. На коротком расстоянии это позволяет обойтись без оптических преобразований и лишних компонентов.
Что такое DAC и как он передает данные
В сетевом оборудовании DAC обычно расшифровывают как Direct Attach Copper. Встречается и обозначение Direct Attach Cable. В обоих случаях речь идет о кабельной сборке прямого подключения, а не о USB-аудиоустройстве с цифроаналоговым преобразователем.
Внутри медного DAC находятся экранированные проводники. По ним электрический сигнал передается от одного сетевого порта к другому без преобразования в свет. Для таких соединений часто используют название twinax.
На концах сборки находятся контактные платы и элементы идентификации. Оборудование может считывать сведения о кабеле, например артикул и длину. Наличие микросхемы с этими данными само по себе не делает кабель активным: важно, есть ли в тракте передачи электроника обработки сигнала.
Пассивный и активный DAC: в чем разница
Пассивный кабель
В пассивном DAC нет активной электроники восстановления или усиления высокоскоростного сигнала. Качество передачи зависит от характеристик кабельной сборки и приемопередатчиков в подключенных устройствах.
Это хороший вариант для короткой линии, если оба порта его поддерживают. У такой сборки низкое энергопотребление, но фразу «пассивный кабель вообще не потребляет электричество» лучше не использовать: питание может требоваться служебным компонентам идентификации.
Например, для короткого соединения устройств с подходящими 10G-портами можно рассмотреть DAC 10Gtek SFP+ длиной 1 м. Это пример форм-фактора и длины, а не подтверждение совместимости с любым коммутатором или сетевой картой.
Активный медный кабель
В активной сборке есть электроника, которая обрабатывает сигнал. В зависимости от конструкции это может быть коррекция и усиление либо более сложное восстановление с пересинхронизацией. Такие решения позволяют работать на расстояниях и в условиях, для которых конкретного пассивного кабеля уже недостаточно.
В документации встречаются названия Active DAC, ACC, LACC и AEC. Они не всегда обозначают одинаковую схему: линейный усилитель и устройство с пересинхронизацией по-разному влияют на питание, задержку и совместимость. Поэтому слова «активный кабель» в спецификации мало — нужен точный артикул.
Что сравнивать | Пассивный DAC | Активная медная сборка |
|---|---|---|
Обработка сигнала в кабеле | Нет активного восстановления | Есть, тип зависит от изделия |
Энергопотребление | Обычно ниже | Выше, нужно учитывать питание от портов |
Допустимая длина | Определяется кабелем и подключенными портами | Может быть больше для сопоставимого интерфейса |
Проверка совместимости | Нужна для обоих устройств | Нужна с учетом конкретного активного исполнения |
Главная причина выбора | Простое короткое соединение | Требования к расстоянию или качеству сигнала, которые не закрывает пассивный вариант |
Какая длина DAC допустима
Универсального правила «пассивный до 5 метров, активный до 10» нет. Оно описывает некоторые продуктовые линейки, но не все скорости и поколения интерфейсов.
Например, в линейке Cisco для 10G SFP+ перечислены пассивные медные сборки длиной от 1 до 5 м и активные на 7 и 10 м. Это параметры конкретных изделий из официального datasheet Cisco 10GBASE SFP+, а не разрешение использовать любой 10-метровый DAC в любом SFP+-порту.
При росте скорости сигнализации требования к линии становятся жестче. Нельзя переносить допустимую длину 10G-кабеля на 100G или 400G только потому, что оба изделия медные. Для заказа нужна поддерживаемая комбинация скорости, длины, артикула и оборудования.
Измеряйте реальную трассу, а не расстояние по прямой между портами. Кабелю придется пройти через организаторы, обойти соседние соединения и оставить место для обслуживания. При этом большой запас «на всякий случай» создает тяжелые петли и усложняет укладку.
Толщина тоже имеет значение. Более толстый кабель может лучше сохранять сигнал, но хуже укладываться в плотной стойке. Радиус изгиба и допустимую нагрузку на разъем берут из документации, а не определяют по тому, удалось ли физически согнуть сборку.
SFP+, SFP28, QSFP+ и QSFP28: что подходит к чему
Названия форм-факторов легко спутать. SFP+ и SFP28 близки по механике, как и несколько поколений QSFP, но это не делает все кабели взаимозаменяемыми.

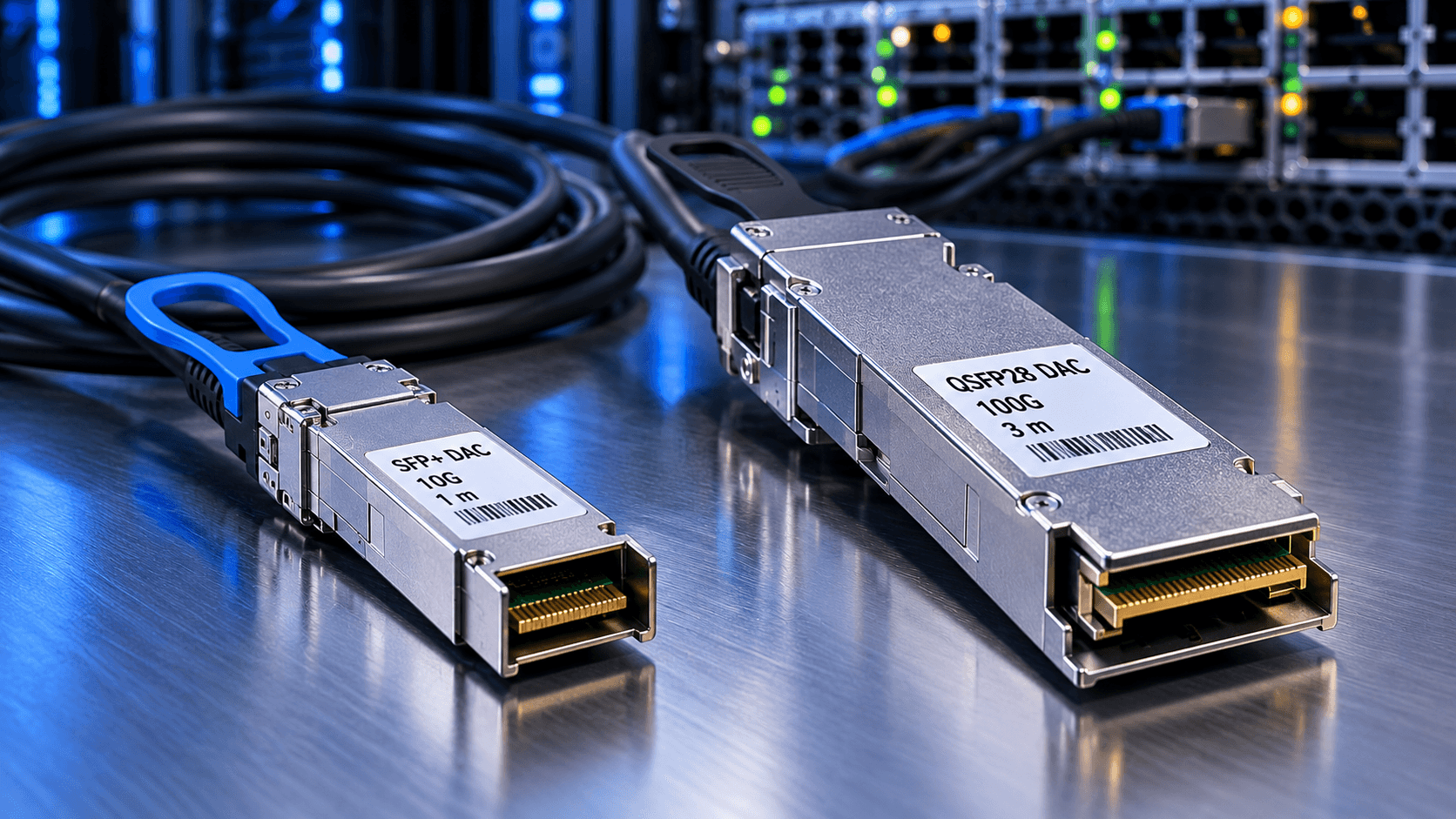

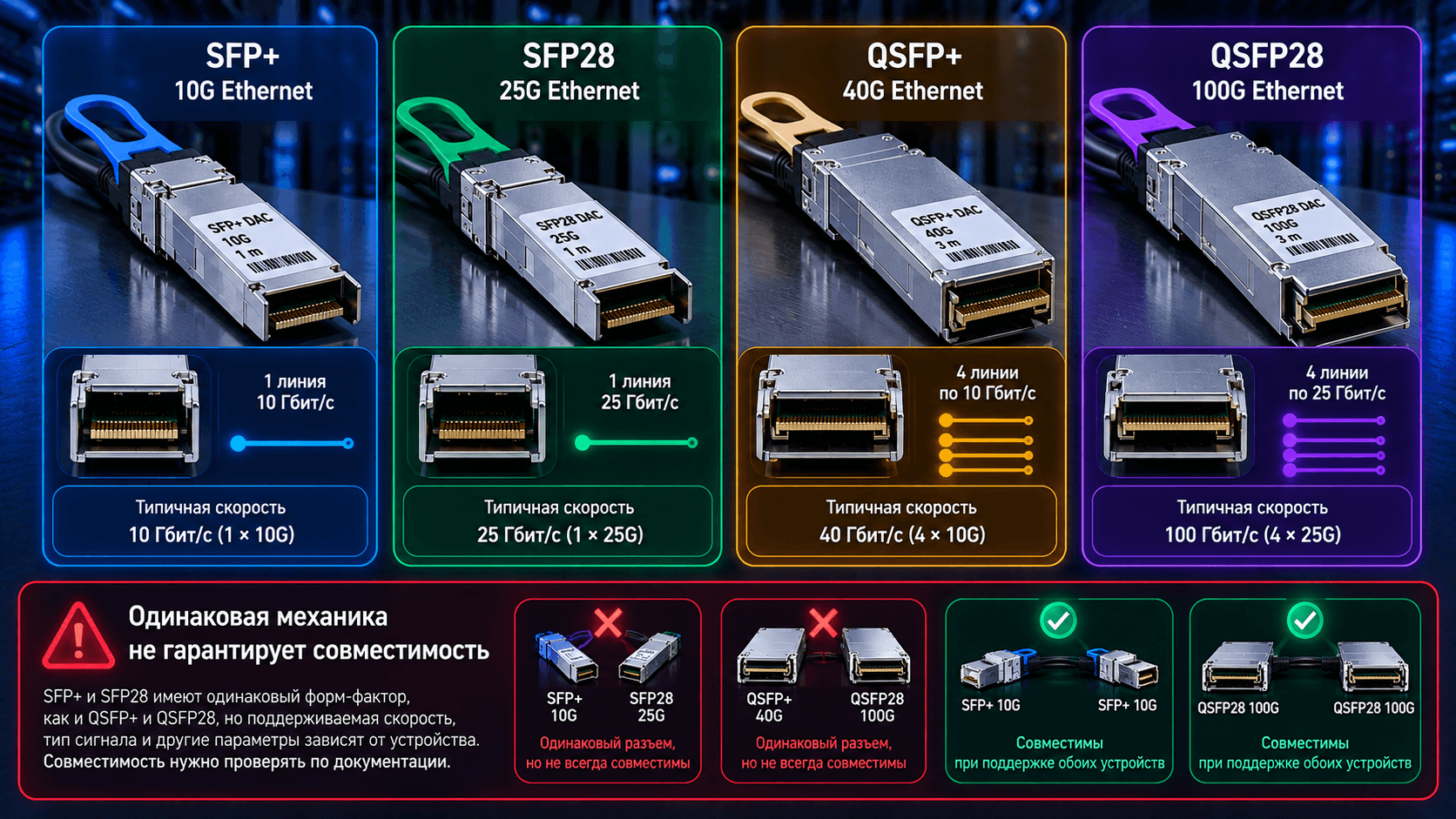

В таблице приведены распространенные варианты Ethernet-подключений. Это ориентир для чтения спецификации, а не полный перечень всех режимов каждого порта.
Исполнение кабеля | Типичная скорость соединения | Организация передачи в этом варианте |
|---|---|---|
SFP+ ↔ SFP+ | 10 Гбит/с | Одна линия передачи в каждом направлении |
SFP28 ↔ SFP28 | 25 Гбит/с | Одна линия передачи в каждом направлении |
QSFP+ ↔ QSFP+ | 40 Гбит/с | Четыре линии по 10 Гбит/с в каждом направлении |
QSFP28 ↔ QSFP28 | 100 Гбит/с | Четыре линии по 25 Гбит/с в каждом направлении |
Формулировка «DAC SFP» без знака «+», скорости и артикула слишком расплывчата для закупки. Уточните, нужен ли режим 1G, 10G или 25G. Кабель не добавит сетевому устройству скорость, которую его порт не поддерживает.
Обратная совместимость тоже требует проверки. Некоторые порты SFP28 поддерживают 10G, но из этого не следует, что любая сборка SFP28 подойдет любому SFP+-устройству. Проверяют поддерживаемый режим порта, тип кабеля и ограничения производителя.
Как проверить совместимость DAC с коммутатором и сетевой картой
Совместимость проверяют с двух сторон. Кабель может определяться на коммутаторе, но не поддерживаться сетевым адаптером сервера — или наоборот.
До заказа нужно выяснить следующее:
Точные модели устройств и портов. У одного коммутатора разные группы портов могут иметь разные возможности.
Общий рабочий режим. Оба конца должны поддерживать нужные скорость и протокол. Ethernet и InfiniBand нельзя считать одним режимом только из-за похожих разъемов.
Тип и артикул сборки. Проверяют пассивное или активное исполнение, длину и поддержку в матрицах совместимости.
Версии ПО и прошивок. Поддержка кабеля или режима может зависеть от версии сетевой ОС и firmware адаптера.
Настройки линии. Скорость, автосогласование, FEC и, если нужно, breakout должны соответствовать рекомендациям для этой пары устройств.
Физическое размещение. Корпус разъема, защелка и изгиб кабеля не должны мешать соседним портам и обслуживанию.
Если соединяются устройства разных производителей, поставщику нужны обе модели, а не только фраза «совместимый с Cisco». У некоторых сборок идентификация концов подготовлена под разные устройства. Но изменение идентификационных данных не превращает неподходящий электрический интерфейс в подходящий.
DAC для MikroTik и работа на 1 Гбит/с
У MikroTik есть многоскоростные кабели. Например, для XS+DA0001 производитель прямо указывает 1G, 10G и 25G. Это подтверждено в карточке MikroTik XS+DA0001.
Но поддержка этих скоростей кабелем не означает, что каждый подключенный порт умеет работать во всех трех режимах. Нужно проверить модель устройства и настройки интерфейса на обоих концах.
Поэтому на вопрос «будет ли DAC работать в SFP 1G» нельзя ответить одним общим «да». Такая комбинация возможна, если ее поддерживают кабель и оба устройства. Надпись SFP+ на корпусе или внешнее сходство разъемов этого не доказывает.
Зачем DAC нужен FEC
FEC, Forward Error Correction, помогает исправлять определенные ошибки передачи за счет дополнительной избыточности в данных. Для высокоскоростных соединений это часть согласованного режима линии, а не настройка, которую стоит произвольно включать или отключать ради скорости.
Потребность в FEC зависит от интерфейса и конкретной сборки. В документации Cisco для пассивных 25G SFP28 указано: кабели на 1, 1,5 и 2 м не требуют FEC, на 2,5 и 3 м требуют BASE-R FEC, а на 4 и 5 м — RS-FEC. Эти условия относятся именно к описанной линейке, что видно в спецификации Cisco 25GBASE SFP28.
Для другого производителя или артикула правила могут отличаться. Копировать настройку с соседнего сервера только потому, что там тоже 25G, не стоит.
Несогласованный режим FEC может мешать установлению соединения. Если связь появилась, но ошибки растут, нужно проверить не только режим коррекции, но и кабель, порт и условия прокладки. Исправленные FEC-ошибки и неисправимые ошибки оценивают отдельно: один ненулевой счетчик еще не доказывает неисправность.
Breakout DAC: один QSFP-порт и несколько подключений
Breakout-кабель выводит электрические линии многоканального порта на отдельные разъемы. Распространенные варианты: QSFP+ 40G на четыре SFP+ по 10G и QSFP28 100G на четыре SFP28 по 25G.
Это не маленький коммутатор внутри кабеля. Чтобы получить независимые подключения, исходный порт должен поддерживать нужный режим разделения. Его настраивают на самом устройстве, причем доступность breakout может зависеть от номера порта и версии ПО.

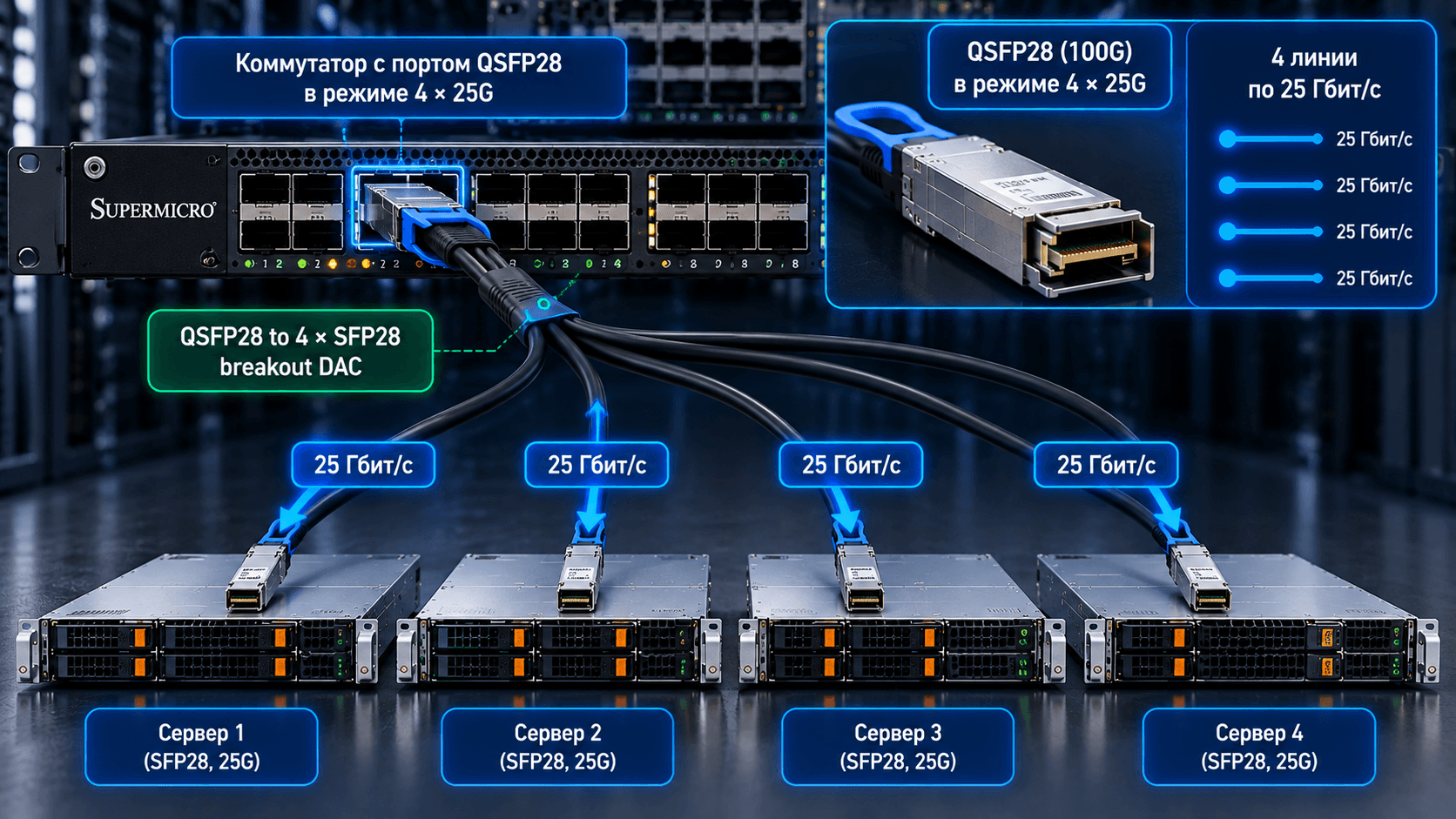

Например, 10Gtek QSFP28 на четыре SFP28 длиной 3 м предназначен для схемы 100G → 4 × 25G. Перед покупкой нужно подтвердить этот режим на коммутаторе и поддержку кабеля каждым подключаемым адаптером.
При таком подключении каждый из четырех серверов получает отдельную линию 25G. Ни одному из них не становятся доступны все 100 Гбит/с только потому, что другой конец кабеля вставлен в 100G-порт.
На более высоких скоростях появляются дополнительные нюансы. Для перехода между разным числом линий и разными способами кодирования сигнала может требоваться активная электроника преобразования. Поэтому запись «QSFP-DD на 4 × QSFP28» еще не доказывает, что перед нами простой пассивный разветвитель.
DAC, AOC или оптические модули
У AOC, Active Optical Cable, между концами сборки находится оптоволокно, а в разъемах работает электроника преобразования сигнала. Это не активный медный DAC. Сходный корпус разъема не говорит о том, какая среда передачи находится внутри.
Решение | Что соединяет устройства | Когда его рассматривают |
|---|---|---|
Пассивный DAC | Готовая медная сборка | Короткая поддерживаемая трасса, низкие затраты и энергопотребление |
Активная медная сборка | Медь с электроникой обработки сигнала | Пассивный вариант не закрывает требования, а активный подтвержден для оборудования |
AOC | Готовая оптическая сборка | Нужны подходящие расстояние, масса и удобство укладки |
Два трансивера и оптический патч-корд | Раздельные модули и волокно | Нужна структурированная оптическая трасса, работа через панели или отдельная замена компонентов |
На коротком участке DAC часто позволяет сократить стоимость соединения. Но при плотной укладке толстые медные кабели могут мешать обслуживанию и воздушному потоку. Тогда сравнивают не только цену одной сборки, но и всю кабельную трассу.
У AOC фиксированы концы и длина: при повреждении одного элемента обычно заменяют сборку целиком. С отдельными трансиверами и патч-кордом компоненты можно менять независимо, зато нужно согласовать тип волокна, оптические параметры и разъемы.
Как проложить кабель в стойке
При плотной коммутации недостаточно, чтобы кабель просто доставал до порта. Нужно оставить доступ к защелкам, не перекрывать вентиляционные отверстия и не создавать боковую нагрузку на разъемы.
Проверьте, где окажутся петли и точка разветвления breakout. Короткие хвосты должны дотянуться до своих устройств без натяжения. Учтите открывание дверей и обслуживание оборудования, но не делайте лишний запас за счет чрезмерной длины линии.
Радиус изгиба соблюдают и при монтаже, и после закрытия двери. Стяжки не должны пережимать оболочку, а масса пучка не должна висеть на разъемах. Организацию пространства полезно продумать еще при выборе серверной стойки и ее комплектации.
Подпишите оба конца: устройство, порт и назначение линии. Для breakout отдельно промаркируйте ветви. Это простая мера, которая помогает не отключить соседнее соединение при замене кабеля.

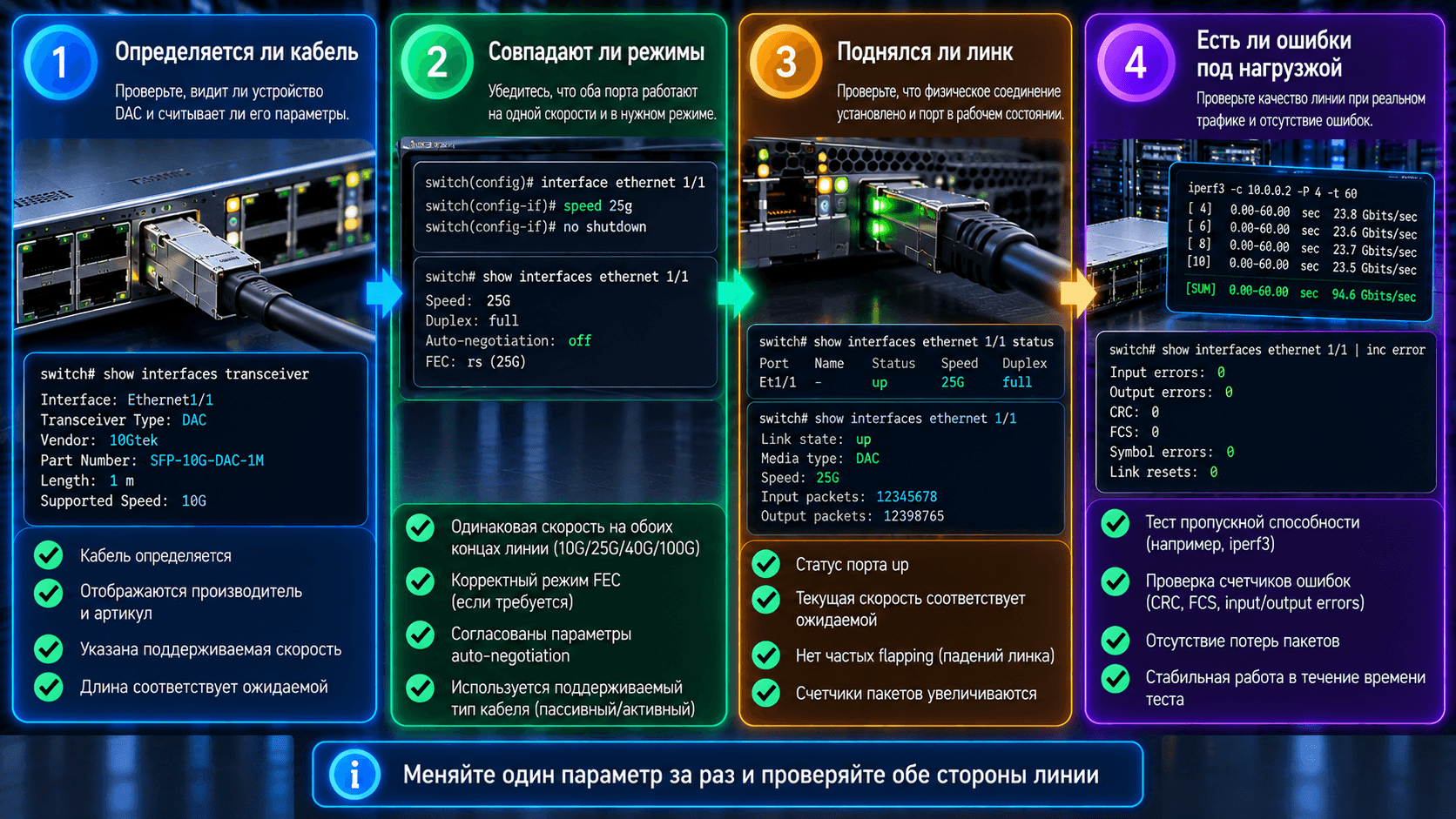

Что делать, если DAC не работает
Сначала выясните, на каком этапе возникла проблема: кабель не определяется, линк не поднимается или соединение есть, но работает нестабильно. Эти ситуации требуют разных проверок.
Симптом | Что проверить сначала |
|---|---|
Устройство не видит сборку | Посадку разъема, идентификационные данные, поддержку артикула и состояние порта |
Кабель виден, но линка нет | Общий режим скорости, автосогласование, FEC и настройки на обоих концах |
Вместо ожидаемой скорости установилась меньшая | Возможности обоих портов, выбранный режим и поддержку кабелем нужной скорости |
У breakout не работают отдельные ветви | Режим разделения исходного порта, соответствие ветвей и состояние портов получателей |
Линк периодически пропадает | Журнал событий, ошибки линии, совместимость, повреждения и условия укладки |
Линк поднялся, но приложение работает медленно | Потери, нагрузку CPU, сетевой стек, диски и ограничения самой программы |
Для поиска причины удобно менять по одному элементу: кабель, порт или настройку. Если одновременно переставить сборку, обновить прошивку и изменить FEC, будет трудно понять, что именно помогло.
Проверяйте передачу под нагрузкой, а не только зеленый индикатор. Посмотрите согласованную скорость, ошибки и события переподключения на обеих сторонах. Сам факт появления линка еще не подтверждает стабильность всей линии.
Частые вопросы о DAC-кабелях
Нужны ли для DAC отдельные SFP-модули?
Нет. Концы кабеля устанавливаются прямо в подходящие порты оборудования. Оптический модуль между DAC и портом не нужен.
Может ли DAC SFP+ работать на 1 Гбит/с?
Да, для поддерживаемых сочетаний кабеля и устройств. Но нельзя считать режим 1G обязательным для каждой SFP+-сборки. Проверьте спецификацию и совместимость обоих портов.
Активный DAC быстрее пассивного?
Не сам по себе. Скорость задает поддерживаемый режим соединения. Активная электроника может помочь обеспечить передачу на нужной дистанции, но не увеличивает скорость порта.
DAC и AOC можно заменить друг другом?
Иногда да, если оба устройства поддерживают выбранные сборки и требуемый режим. При этом нужно заново проверить длину, питание, прокладку и условия эксплуатации. Совпадения форм-фактора недостаточно.
Подойдет ли DAC одного бренда к коммутатору другого?
Такое соединение возможно. Подтверждать его нужно для конкретных моделей, портов, версий ПО и артикула кабеля. Обещание совместимости «со всеми устройствами» не заменяет эту проверку.
Любой DAC можно использовать как стековый кабель?
Нет. Если коммутатор поддерживает стекирование через обычные Ethernet-порты, может подойти разрешенный производителем DAC. Для специальных стековых портов нужен предназначенный для них кабель. Название «стековый» в карточке товара не добавляет коммутатору функцию стекирования.
Можно ли удлинить DAC переходником?
Нельзя рассчитывать на это как на штатный способ увеличения дальности. Дополнительное соединение меняет электрический тракт и не делает сборку автоматически поддерживаемой. Для более длинной трассы выбирают подходящий кабель или оптическое решение.
Что указать при заказе DAC
Передайте поставщику модели устройств с обеих сторон, номера или типы портов, версии ПО, требуемую скорость и длину реального маршрута. Для breakout добавьте схему разделения, а для активного кабеля уточните поддержку конкретного исполнения.
В заказе должны быть зафиксированы артикул, разъемы на каждом конце, длина, рабочий режим и подтвержденная совместимость. При большой партии разумно сначала проверить образец на целевом оборудовании.
Подходящие сборки можно сравнить в разделе кабелей для серверной и сетевой инфраструктуры. Начинайте выбор с портов и трассы: тогда станет понятно, достаточно ли пассивного DAC, нужен ли активный вариант или лучше сразу использовать оптику.
