Как выбрать сеть 100, 200 или 400 Гбит/с для GPU-кластера

Скорость сети для распределённого обучения нельзя выбрать по количеству GPU. Сначала нужно определить, какая коммуникация действительно задерживает training step, какой объём данных обрабатывает критичная collective operation и за какое время она должна завершиться. Только после этого 100, 200 или 400 Гбит/с становятся кандидатами для проверки.

Практический порядок такой:

training step

      ↓

non-overlapped communication

      ↓

critical collective

      ↓

operation size

      ↓

communication time budget

      ↓

required effective bandwidth

      ↓

candidate NIC rate + NIC count

      ↓

topology / oversubscription

      ↓

NCCL или RCCL benchmark

      ↓

actual training step

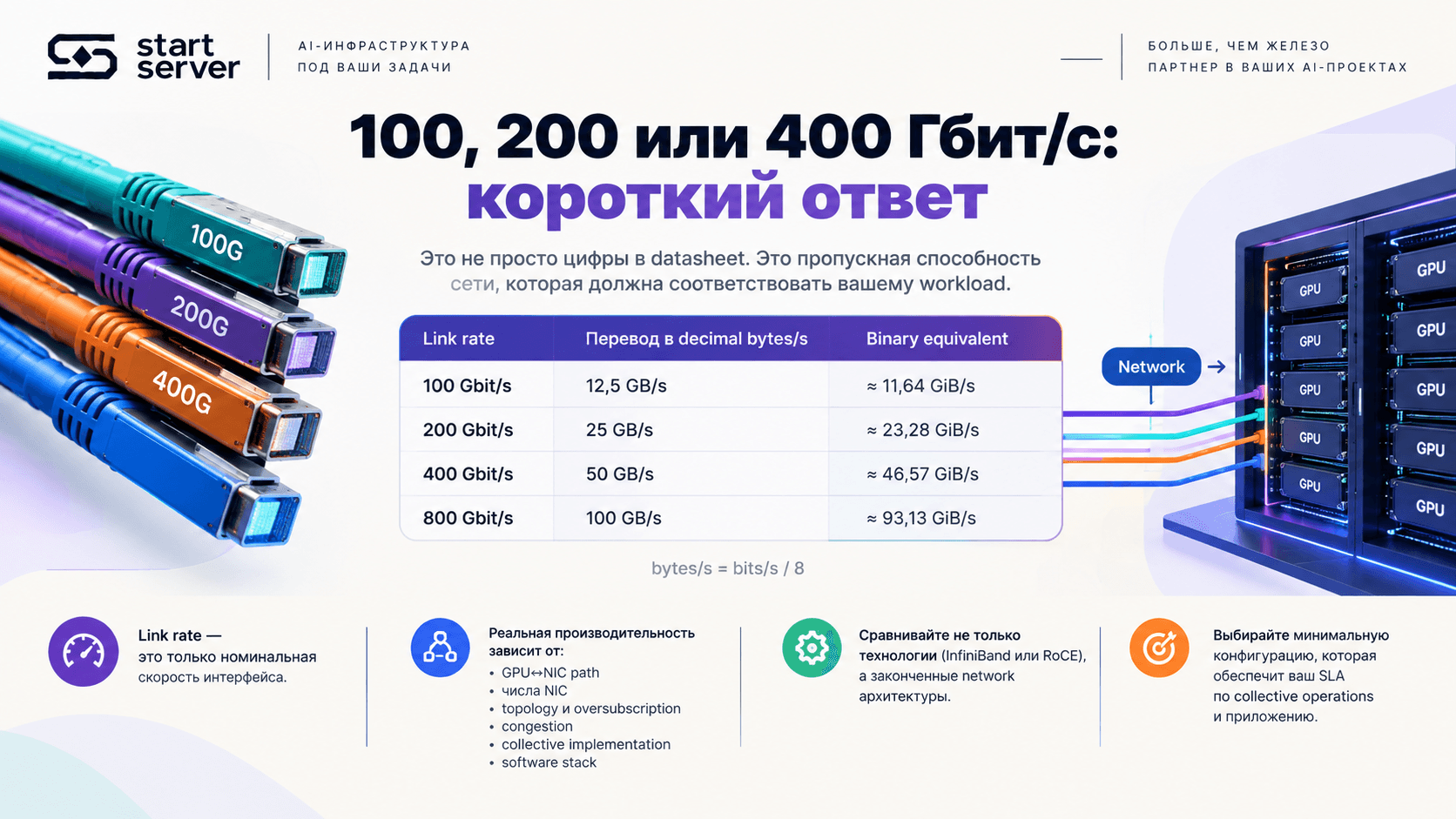

100, 200 или 400 Гбит/с: короткий ответ

Числа 100G, 200G и 400G описывают прежде всего nominal link rate.

Арифметический перевод выглядит так:

Это только перевод единиц:

bytes/s = bits/s / 8

Из него нельзя сделать вывод:

400 Gbit/s NIC

=

50 GB/s NCCL AllReduce

Результат приложения зависит также от GPU↔NIC path, числа NIC, fabric topology, oversubscription, congestion, collective implementation и software stack.

Поэтому важно не смешивать четыре разных уровня:

NIC line rate

≠

application / algorithm bandwidth

≠

nccl-tests busbw

≠

training throughput

nccl-tests действительно отдельно выводит operation time, algorithm bandwidth (algbw) и bus bandwidth (busbw).

Почему количество GPU не задаёт требования к сети

Два кластера по 32 GPU могут создавать принципиально разную network load.

Один training step может выглядеть так:

долгий compute

      ↓

collective

      ↓

долгий compute

а другой:

короткий compute

↓

collective

↓

короткий compute

↓

collective

↓

...

Во втором случае latency и bandwidth сети способны значительно чаще попадать в critical path.

На traffic влияют и схемы parallelism. Data Parallelism, Tensor Parallelism, Pipeline Parallelism и Expert Parallelism создают разные communication phases. Для sizing нам не нужен полный tutorial по этим схемам — нужно зафиксировать, какие collectives и message sizes они создают именно в рассматриваемом workload.

До выбора сети нужно знать хотя бы:

Количество GPU само по себе этих данных не содержит.

Если workload уже работает — сначала профилируйте его

Для существующего приложения measurement-first обычно надёжнее теоретической оценки «из размера модели».

Нас интересуют:

T_step

T_compute

T_comm

T_comm_nonoverlap

Особенно последняя величина.

Предположим:

training step        = 1,20 s

NCCL operations      = 0,50 s суммарно

Нельзя автоматически сказать, что сеть добавляет к step 0,50 s.

Если 0,35 s communication выполнялись одновременно с compute, непосредственно блокирующая часть может составлять около:

0,50 - 0,35 = 0,15 s

Именно non-overlapped communication ближе к той части времени, которую network optimization потенциально способна вернуть приложению.

Communication fraction показывает, насколько сеть вообще важна

Первый диагностический показатель:

F_comm =

T_comm_nonoverlap

/

T_step

Например:

T_step            = 1,20 s

T_comm_nonoverlap = 0,36 s

F_comm = 0,36 / 1,20 = 30%

Это не означает, что workload требуется 400G.

Это означает, что заметная доля critical path связана с communication и дальнейший network sizing оправдан.

Другой пример:

T_step            = 1,20 s

T_comm_nonoverlap = 0,036 s

F_comm = 3%

При неизменных остальных ограничениях даже очень большое ускорение network operations может дать небольшой end-to-end выигрыш.

Поэтому сначала важно понять, сколько step действительно ждёт сеть, а уже потом сравнивать NIC.

Найдите collective, который находится в critical path

Нельзя считать, что любой distributed training нужно принимать только по all_reduce_perf.

Релевантной операцией может быть:

• AllReduce;

• ReduceScatter;

• AllGather;

• AllToAll;

• Send/Recv;

• несколько разных collectives на разных фазах step.

nccl-tests имеет отдельные benchmarks для разных collective operations. RCCL также поддерживает multi-GPU и multi-node AllReduce, AllGather, ReduceScatter, AllToAll и point-to-point communication; актуальная документация описывает ring/tree implementations, topology awareness и inter-node работу через InfiniBand и RoCE.

Следовательно:

хороший all_reduce_perf

не означает:

сеть оптимальна для любого AI workload

Benchmark выбирают из communication profile приложения.

Message size так же важен, как тип collective

Результат вида:

AllReduce = 40 GB/s

без дополнительных условий почти ничего не говорит.

Нужно сохранить:

collective

message size

ranks

nodes

GPUs/node

operation time

algbw

busbw

test configuration

Документация nccl-tests отдельно отмечает: на малых размерах operation time сильнее отражает fixed overhead, а на крупных результат всё больше определяется bandwidth.

Как получить требуемую application bandwidth

После выделения critical collective нужен временной бюджет.

Пусть:

• S_operation — logical size операции;

• T_operation_budget — максимально допустимое время её выполнения.

Тогда:

B_app_required =

S_operation

/

T_operation_budget

Это требование на application/algorithm-level throughput.

Оно ещё не является требуемой скоростью NIC.

Учебный пример

Пусть collective обрабатывает:

S = 1 GiB

и должна завершиться за:

T_budget = 50 ms = 0,05 s

1 GiB = 1,073741824 GB, поэтому:

B_app_required =

1,073741824 / 0,05

≈ 21,47 GB/s

Для этого учебного примера target algorithm bandwidth составляет примерно 21,47 GB/s.

Теперь результат можно сопоставить с convention nccl-tests.

Что означают algbw и busbw

nccl-tests определяет algorithm bandwidth как:

algbw = S / t

где S — размер операции согласно semantics конкретного benchmark, а t — operation time.

Для collective tests вводится дополнительная нормализованная величина busbw.

Для AllReduce:

busbw =

algbw × 2(n - 1) / n

Для ReduceScatter, AllGather и AllToAll:

busbw =

algbw × (n - 1) / n

где n — количество ranks. Эти коэффициенты зафиксированы в текущей performance methodology nccl-tests.

Вернёмся к примеру с восемью ranks:

algbw ≈ 21,47 GB/s

n = 8

Коэффициент AllReduce:

2 × (8 - 1) / 8

=

1,75

Следовательно:

busbw target

≈ 21,47 × 1,75

≈ 37,58 GB/s

Такой результат делает 400G-class endpoint разумным кандидатом для испытания, поскольку арифметический nominal line rate 400 Gbit/s равен 50 GB/s.

Но запись:

37,58 < 50

→ 400G точно достаточно

некорректна.

Размер tensor нельзя просто делить на скорость NIC

Наивная модель:

T =

tensor size

/

NIC rate

для collective недостаточна.

AllReduce — не одиночная point-to-point передача tensor из одного узла в другой. Collective semantics требуют обмена между несколькими ranks, поэтому nccl-tests и использует correction factor.

При этом нельзя превращать этот factor и в точную модель физических wire bytes любого production job.

Современный NCCL поддерживает несколько algorithm families: Ring, Tree, CollNetDirect, NVLS, NVLSTree, PAT и другие варианты в зависимости от версии. Если NCCL_ALGO не задан, NCCL автоматически выбирает доступные algorithms с учётом topology и architecture.

Поэтому в sizing нужно различать:

operation size

        ↓

application payload

algbw

        ↓

logical operation throughput

busbw

        ↓

normalized collective metric

wire traffic

        ↓

конкретная implementation / topology / offloads

Это одна из главных технических границ статьи.

Как рассматривать 100G, 200G и 400G

Для них нет корректной универсальной таблицы:

8 GPU  → 100G

16 GPU → 200G

32 GPU → 400G

Правильнее проверять каждый класс одинаковым способом.

Таким образом, переход 100 → 200 → 400G — это не лестница размера кластера.

Это последовательность candidate configurations.

Одна 400G NIC и несколько 400G NIC — не одно и то же

Фраза:

«узел подключён по 400G»

не описывает network architecture.

Это может быть:

1 × 400G NIC / node

или:

2 × 400G NIC / node

или несколько NIC/rails с отдельным GPU mapping.

Нужно фиксировать:

Например:

2 × 400 Gbit/s

=

800 Gbit/s nominal endpoint capacity

Но это всё ещё не гарантирует 800 Gbit/s приложению.

Выше по пути может находиться bottleneck:

GPU

 ↓

PCIe

 ↓

NIC

 ↓

leaf

 ↓

uplinks

 ↓

spine

 ↓

remote leaf

 ↓

remote NIC

400G уже не является современным абсолютным максимумом

100/200/400G сохраняются в статье, потому что это полезные и востребованные классы для sizing. Но считать 400G верхней границей в 2026 году уже нельзя.

Текущая NVIDIA Certification documentation включает HGX 2-8-9-400, а для B200/B300 — также 2-8-9-800 и 2-8-10-800 с 800 Gb/s average GPU networking.

В текущей HGX B300 Enterprise Reference Architecture ConnectX-8 описан с capability до 800 Gb/s. Для восьми-GPU node NVIDIA публикует minimum total compute-network bandwidth 400 GB/s как 8 × 400 Gb/s, а recommended configuration — 800 GB/s как 16 × 400 Gb/s с breakout. Это конкретная reference architecture, а не универсальная норма для любого восьми-GPU сервера.

То есть корректный вывод:

400G — один из candidate link classes. Современные GPU-платформы уже используют и 800G-class network designs.

Не:

каждому новому кластеру нужен 800G.

Topology может ограничить даже быстрые NIC

Предположим, сравниваются два варианта:

A

32 nodes

2 × NIC/node

nonblocking fabric

и:

B

32 nodes

2 × NIC/node

2:1 oversubscription

Одинаковая port speed не делает эти системы эквивалентными.

Нужно учитывать:

NIC count

rails

leaf/spine capacity

oversubscription

GPU↔NIC locality

concurrent jobs

shared storage traffic

failure mode

Именно здесь заканчивается задача SS-012.

Как проверить candidate network через NCCL

Расчёт сужает число вариантов, но не заменяет измерение.

Для NVIDIA-кластера в benchmark record нужно сохранить как минимум:

NCCL version

collective

message sizes

nodes

ranks

GPUs/node

NIC count

iterations

operation time

algbw

busbw

tail

У текущего nccl-tests стандартное значение --iters равно 20, а --warmup_iters — 1. При включённом per-iteration timing выводится в том числе i_p99; документация предупреждает, что при количестве samples менее 100 такой percentile может совпадать с maximum.

Поэтому:

20 iterations

p99 = X

не стоит выдавать за исчерпывающую характеристику production tail behavior.

Число повторов и длительность испытания должны соответствовать цели acceptance.

Для AMD-кластера sizing workflow тот же

RCCL использует другой runtime, но логика выбора network capacity остаётся:

critical collective

        ↓

operation size

        ↓

operation time

        ↓

overlap

        ↓

application impact

Актуальный RCCL поддерживает multi-node collective communication, ring/tree algorithms, topology awareness и работу через InfiniBand и RoCE.

Поэтому сама методика sizing не должна быть привязана исключительно к NVIDIA.

Меняется инструмент validation, но не вопрос:

какую communication performance должен обеспечить workload?

Baseline benchmark недостаточен для shared cluster

Тест одного job на пустой fabric показывает лучший сценарий.

В production одновременно могут работать:

training job A

+

training job B

+

checkpoint traffic

+

dataset/storage traffic

Если такие нагрузки реально делят fabric, acceptance желательно проводить минимум в двух режимах.

Baseline

target collective

+

свободная fabric

Contention

тот же target collective

+

production-relevant concurrent traffic

Сравниваются:

• operation time;

• algbw;

• busbw;

• tail behavior;

• training step;

• job throughput.

Synthetic benchmark — не финальный критерий

Допустим, после замены сети collective benchmark значительно вырос, но training step почти не изменился.

Это возможно, если bottleneck находится в другом месте:

communication overlap

CPU / dataloader

storage

GPU compute

synchronization

не тот collective

не тот message size

Поэтому окончательное правило:

Candidate accepted

⇔

collective SLA passed

AND

application SLA passed

Финальной метрикой могут быть:

step time

samples/s

tokens/s

time-to-train

в зависимости от приложения.

Рост busbw сам по себе не является доказательством эквивалентного роста training throughput.

Быстрая сеть имеет смысл только с учётом стоимости ожидания GPU

При закупке нельзя сравнивать только:

NIC price

+

switch price

Если более слабая сеть регулярно оставляет ускорители ждать collective completion, часть её стоимости скрывается в потерянном GPU time.

Для конкретного проекта можно оценить:

non-overlapped communication time

×

GPU count

×

число training steps / runs

и затем перевести это в экономику конкретной инфраструктуры.

Универсальную стоимость GPU-часа в статье использовать не нужно: она зависит от способа закупки, амортизации, энергопотребления и модели эксплуатации.

Вопрос должен звучать так:

Ответ снова получается из application benchmark, а не из datasheet NIC.

Worksheet для расчёта сети GPU-кластера

Перед выбором оборудования заполните следующие поля:

WORKLOAD

Model:

Framework:

Nodes:

GPUs/node:

PARALLELISM

DP:

TP:

PP:

EP:

STEP

Step time:

Compute time:

NCCL/RCCL time:

Non-overlapped communication:

Communication fraction:

CRITICAL COMMUNICATION

Collective:

Operation size:

Message-size distribution:

Frequency per step:

Ranks:

Measured operation time:

Algorithm/tuning if fixed:

TARGET

Target step time:

Allowed non-overlapped communication:

Collective time budget:

Required algbw:

Normalized busbw target:

NODE NETWORK

NIC exact SKU:

NIC count:

Line rate/NIC:

Nominal aggregate:

GPU↔NIC mapping:

Rails:

FABRIC

Technology:

Topology:

Oversubscription:

Baseline or contention:

Shared storage traffic:

VALIDATION

NCCL/RCCL version:

Message sweep:

Iterations:

Operation time:

algbw:

busbw:

Tail:

Actual training step:

Actual job throughput:

RESULT

100G passes SLA:

200G passes SLA:

400G passes SLA:

800G/multi-rail required:

Minimum accepted configuration:

Этот worksheet переводит запрос:

«Нам нужна сеть для 64 GPU»

в набор параметров, по которым уже можно принимать инженерное решение.

Итоговый алгоритм выбора сети

1. Измерить training step

            ↓

2. Выделить non-overlapped communication

            ↓

3. Определить critical collective

            ↓

4. Зафиксировать operation/message size

            ↓

5. Задать communication-time budget

            ↓

6. Рассчитать required algbw

            ↓

7. При необходимости получить target busbw

            ↓

8. Выбрать candidate NIC rate и NIC count

            ↓

9. Проверить topology и oversubscription

            ↓

10. Запустить NCCL/RCCL benchmark

            ↓

11. Повторить при production-relevant contention

            ↓

12. Проверить реальный training step

После этой последовательности можно обоснованно решить, что:

100G выполняет требования

или:

200G — минимально достаточная configuration

или:

400G даёт необходимый application-level выигрыш

или:

нужно рассматривать 800G / multi-rail

Что передать для подбора сети

Для проектирования GPU-кластера нужны:

число compute nodes

GPUs/node

точные модели GPU

framework

DP / TP / PP / EP

critical collectives

message sizes

step time

non-overlapped communication

target step time

NIC requirements

storage traffic

требования к отказоустойчивости

По этим данным можно определить candidate bandwidth, затем проверить количество NIC, topology и выбранную fabric architecture.

Рабочий CTA: Проверить пропускную способность сети.

Коммерческое обещание в этой формулировке всё ещё требует подтверждения командой Start Server: в паспорте проекта не заполнены verified services и approved offers, поэтому до публикации нельзя превращать CTA в обещание конкретной бесплатной услуги или срока ответа.
