Материнская плата: Что это, устройство, разъемы и выбор для сервера

Материнская, или системная, плата соединяет процессор, оперативную память, PCI Express, накопители, сетевые интерфейсы, питание и контроллеры управления. Она определяет возможности платформы: какие CPU и модули памяти можно установить, сколько ускорителей получат нужное число линий PCIe, как подключается дисковая корзина и можно ли управлять сервером удаленно.

Для сервера недостаточно совпадения процессорного разъема. Нужно проверить поколение CPU, версию UEFI, тип и схему заполнения памяти, топологию PCIe, райзеры, корпус, блоки питания, охлаждение, BMC и список протестированных компонентов.

Что такое материнская плата

Материнская плата является основной печатной платой компьютера или сервера. По ее проводникам и высокоскоростным линиям компоненты обмениваются данными, получают тактовые и управляющие сигналы. Цепи питания преобразуют напряжения блока питания в уровни, необходимые процессору, памяти и контроллерам.

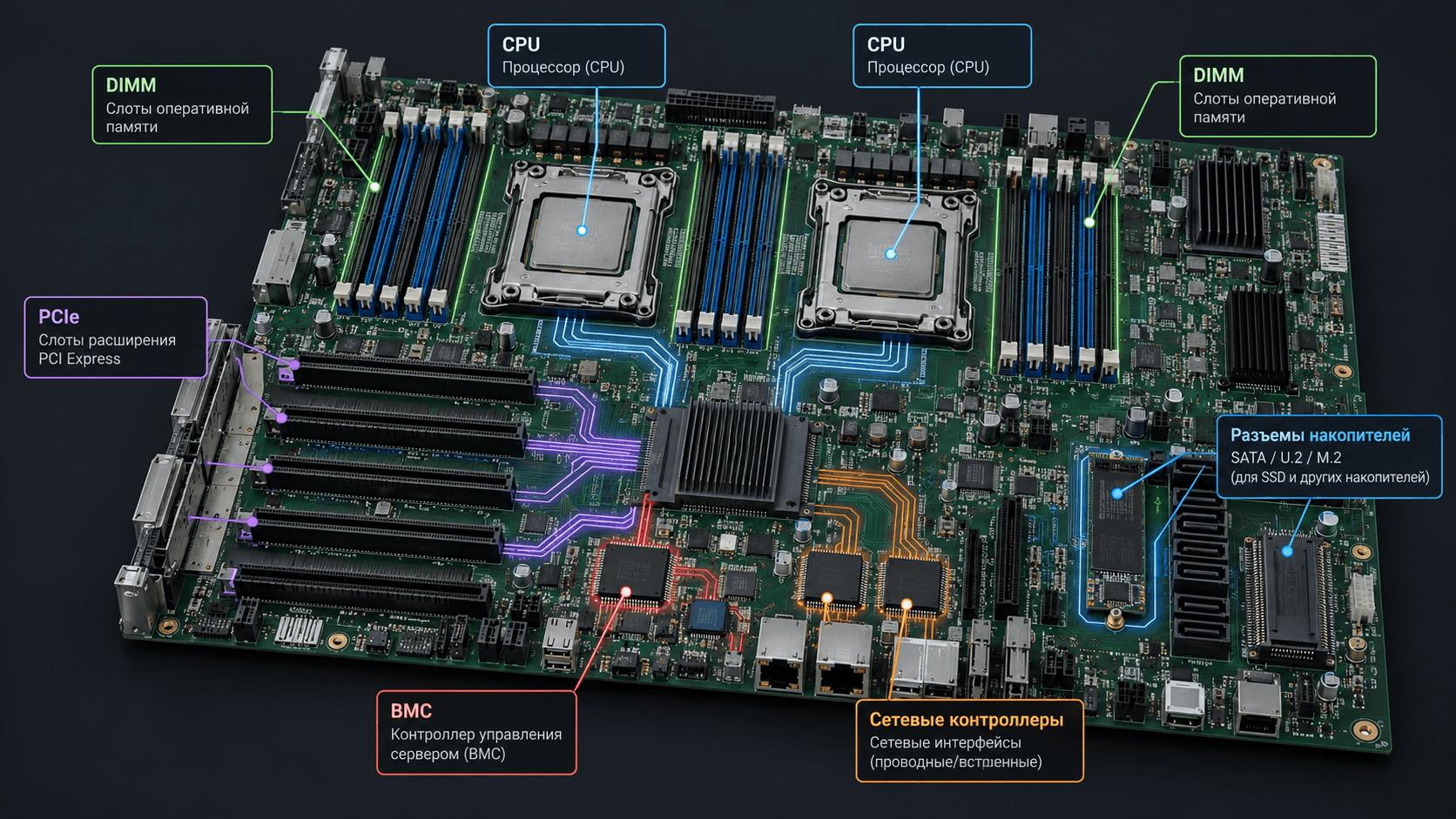

Основные компоненты материнской платы

Процессорный разъем

Сокет механически и электрически соединяет CPU с платой. LGA означает, что контактные элементы расположены в разъеме платы, а на процессоре находятся контактные площадки. Название сокета не гарантирует поддержку любого процессора с подходящим корпусом. Важны поколение платформы, набор микрокода, питание и версия прошивки.

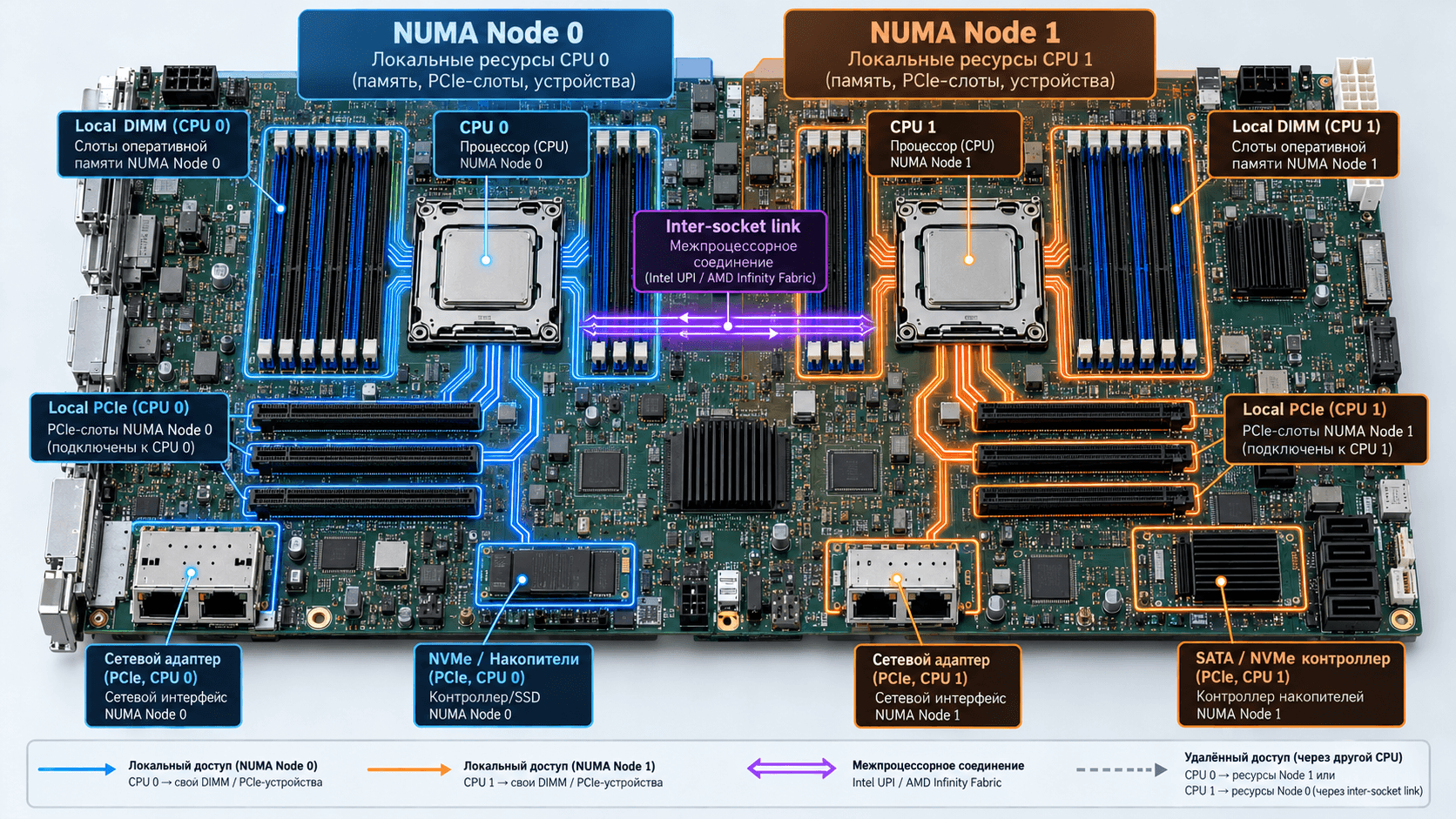

Многосокетная серверная плата имеет сложную NUMA-топологию. Часть памяти и устройств PCIe подключена к конкретному CPU. Неверное размещение карты или данных увеличивает межпроцессорный трафик и задержку.

VRM и питание процессора

VRM преобразует входное напряжение и подает процессору стабильное питание. Его возможности должны соответствовать поддерживаемым CPU и режимам нагрузки. Серверная плата контролирует напряжения, температуры и состояние питания, а не просто включает процессор.

Слоты DIMM и каналы памяти

Слоты оперативной памяти сгруппированы по каналам и процессорам. Производительность зависит не только от общего объема, но и от числа занятых каналов, количества модулей на канал и поддерживаемой частоты.

DDR4 и DDR5 несовместимы механически и электрически. UDIMM, RDIMM, LRDIMM и другие серверные типы нельзя смешивать произвольно. Таблицу поддерживаемых модулей и порядок заполнения берут из руководства к платформе.

Слоты PCI Express

PCIe подключает GPU, сетевые карты, HBA, RAID-контроллеры и NVMe-устройства. Физический слот x16 может иметь только восемь или четыре электрические линии. Линии могут делиться между слотами, M.2 и разъемами райзеров.

Для нескольких GPU критичны:

• поколение PCIe;

• электрическая ширина каждого слота;

• источник линий, конкретный CPU или коммутатор PCIe;

• расстояние между картами;

• bifurcation;

• поддержка peer-to-peer и IOMMU;

• возможность корпуса и питания обслужить карты.

Интерфейс и расчет полосы подробно рассмотрены в статье «PCI Express: версии, линии и скорость».

Чипсет и дополнительные контроллеры

Современный CPU содержит контроллеры памяти и значительную часть линий PCIe. Чипсет обслуживает часть периферии, USB, SATA и служебных интерфейсов. Конкретное распределение зависит от платформы.

Дополнительные контроллеры могут отвечать за сеть, SATA, SAS, аудио, USB, TPM, датчики и другое оборудование. Их наличие не заменяет проверки драйверов и поддержки в операционной системе.

UEFI и BIOS

Прошивка инициализирует платформу, обучает память, настраивает PCIe и передает управление загрузчику. Термин BIOS продолжают использовать в разговорной речи, но современные системы обычно работают с UEFI.

Версия прошивки влияет на поддержку CPU, памяти, карт расширения и исправлений безопасности. Обновлять ее следует по регламенту, с проверкой примечаний к выпуску и планом восстановления.

BMC

BMC является независимым контроллером управления сервером. Он предоставляет удаленное включение, датчики, журналы, консоль и виртуальные носители даже при неработающей основной ОС. Для автоматизации современные платформы могут поддерживать Redfish.

BMC размещают в отдельной защищенной сети управления. Публикация такого интерфейса в интернет или пользовательский VLAN создает серьезный риск.

Разъемы накопителей

На плате могут находиться SATA, SlimSAS, OCuLink, MCIO, M.2 и специализированные разъемы. Один и тот же форм-фактор иногда передает разные интерфейсы. Нужно проверить, идут ли линии от CPU, чипсета, HBA или RAID-контроллера и какие режимы поддерживает backplane.

Как работает материнская плата

После подачи питания служебные контроллеры проверяют напряжения и запускают последовательность инициализации. UEFI настраивает CPU, обучает память, обнаруживает устройства PCIe и накопители. После POST управление получает загрузчик операционной системы.

Во время работы данные проходят по разным путям:

• CPU обращается к локальным каналам памяти;

• GPU и сетевые карты используют линии PCIe;

• часть периферии связана через чипсет;

• BMC собирает телеметрию и управляет платформой независимо;

• шины управления обслуживают датчики, вентиляторы и блоки питания.

Схема конкретной платы важнее общего рисунка из учебника. Именно block diagram показывает разделение линий и возможные узкие места.

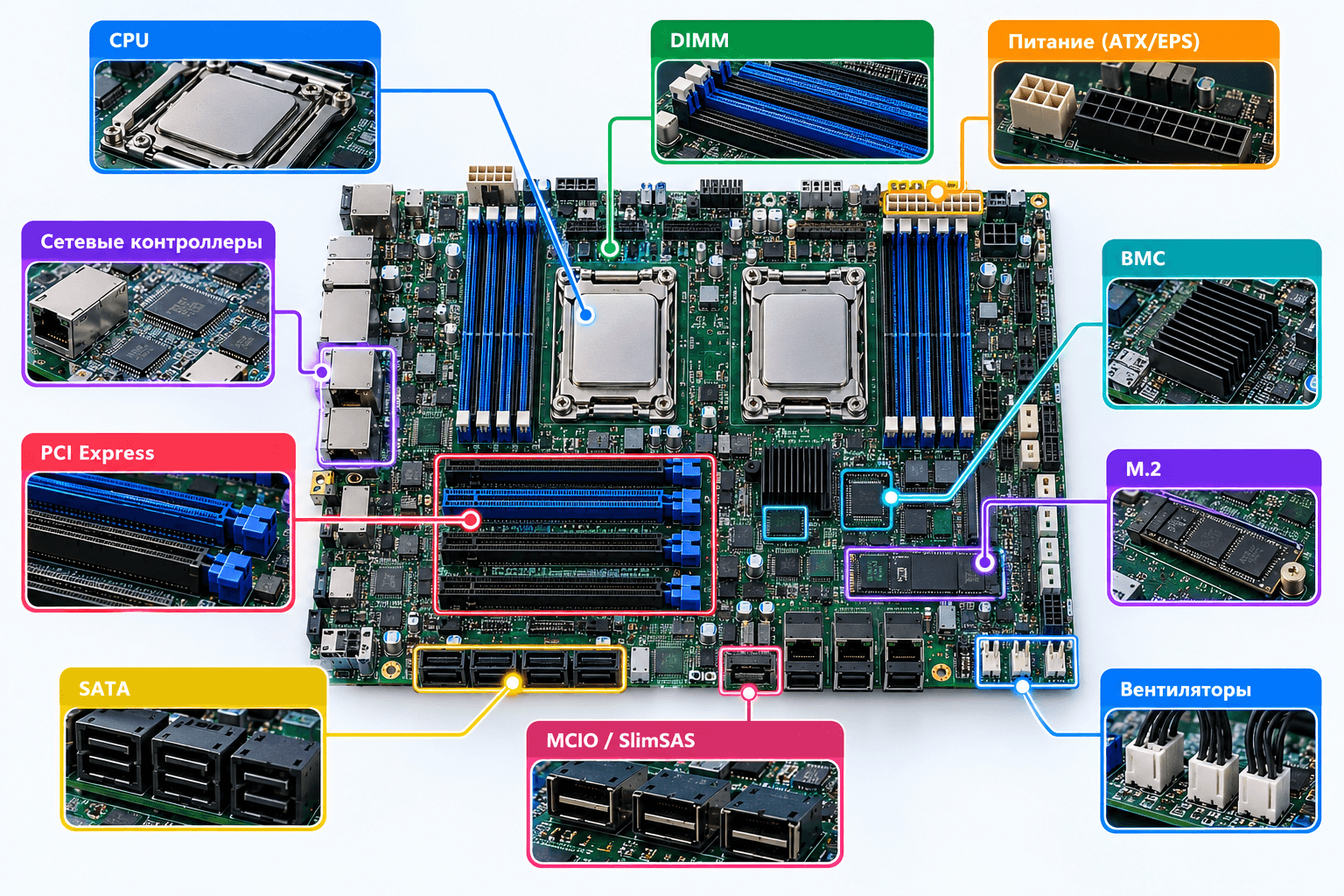

Разъемы на материнской плате

Форм-факторы материнских плат

ATX, microATX и Mini-ITX распространены в настольных системах. Серверы используют также E-ATX, SSI CEB, SSI EEB и собственные форматы производителей.

Название форм-фактора описывает только часть механики. Для совместимости с корпусом проверяют точные размеры, стойки крепления, расположение портов, высоту компонентов, райзеры, дисковую корзину, воздушный поток и кабели.

В стоечном сервере плата, шасси и система охлаждения проектируются как единое целое. Установка случайной платы в случайный корпус редко дает предсказуемый результат при длительной нагрузке.

Чем серверная материнская плата отличается от обычной

Серверная плата не всегда быстрее. Ее преимущество в управляемости, емкости, расширяемости, проверенной совместимости и работе в составе обслуживаемой платформы.

Материнская плата Intel или AMD

Выбирать нужно не название бренда, а платформу под задачу. Сравнивают число ядер CPU, каналы памяти, доступные линии PCIe, поддержку ускорителей, энергопотребление, лицензирование ПО, жизненный цикл и совокупную стоимость.

Как выбрать материнскую плату для сервера

1. Зафиксировать нагрузку

Опишите приложения, число виртуальных машин, объем данных, GPU, сетевые потоки, требования к задержке и доступности.

2. Выбрать процессорную платформу

Проверьте точную модель CPU, сокет, допустимую мощность, поколение прошивки, число каналов памяти и линий PCIe.

3. Рассчитать память

Нужны общий объем, число модулей, тип DIMM, частота и симметричное заполнение каналов. Оставлять половину каналов пустыми ради будущего роста может быть плохим решением для производительности.

4. Построить PCIe-топологию

Для каждой GPU, NIC и HBA укажите поколение и требуемую ширину. Проверьте источник линий, NUMA, райзеры, bifurcation и ограничения при одновременной установке.

5. Спроектировать накопители

Определите SATA, SAS или NVMe, число дисков, backplane, кабели, HBA или RAID-контроллер, загрузочное устройство и горячую замену.

6. Проверить корпус, питание и охлаждение

Плата должна соответствовать шасси механически и по воздушному потоку. Суммарная мощность блоков питания не заменяет проверку разъемов, резервирования и допустимой мощности на каждой ветви.

7. Проверить управление и поддержку

Оцените BMC, Redfish, TPM, Secure Boot, журналирование, совместимость ОС, срок доступности прошивок и запасных частей.

8. Сверить списки совместимости

Используйте QVL и документацию производителя для CPU, DIMM, GPU, NIC, накопителей, трансиверов и райзеров. В производственном сервере совместимость важнее удачного разового запуска.

Материнская плата для GPU-сервера

В GPU-системе особенно важны физический шаг слотов, электрическая ширина PCIe, подключение к CPU, поддержка peer-to-peer, питание и охлаждение. Несколько разъемов x16 на фотографии не доказывают, что все карты одновременно получат x16.

Частые ошибки при выборе

• Ориентироваться только на совпадение сокета.

• Покупать DDR4 для DDR5-платы или неподдерживаемый тип DIMM.

• Считать физический x16 гарантией шестнадцати линий.

• Не учитывать отключение портов при установке M.2.

• Смешивать кабели питания от разных блоков питания.

• Игнорировать список совместимости и версию UEFI.

• Устанавливать серверную плату в корпус без рассчитанного воздушного потока.

• Подключать BMC к незащищенной пользовательской сети.

• Подбирать компоненты отдельно, не проверяя систему целиком.

FAQ

Что такое материнская плата простыми словами?

Это основная плата системы, которая соединяет процессор, память, накопители, устройства PCIe, питание и контроллеры управления.

Что находится на материнской плате?

Процессорные разъемы, слоты DIMM и PCIe, цепи питания, прошивка, контроллеры ввода-вывода, разъемы накопителей, сеть и служебные интерфейсы.

Можно ли установить любой процессор с таким же сокетом?

Нет. Нужно проверить поколение платформы, список CPU, мощность и минимальную версию прошивки.

DDR4 и DDR5 совместимы?

Нет. Поколения отличаются электрически и механически.

Почему слот x16 работает как x8?

Физический размер не гарантирует число электрических линий. Ограничение может задавать CPU, райзер, bifurcation или общая топология.

Что такое BMC на серверной плате?

Это независимый контроллер удаленного управления питанием, датчиками, журналами и консолью сервера.

Можно ли поставить серверную плату в обычный корпус?

Иногда можно, но нужно проверить размеры, крепления, ввод-вывод, блок питания, райзеры и охлаждение. Одного названия форм-фактора недостаточно.
